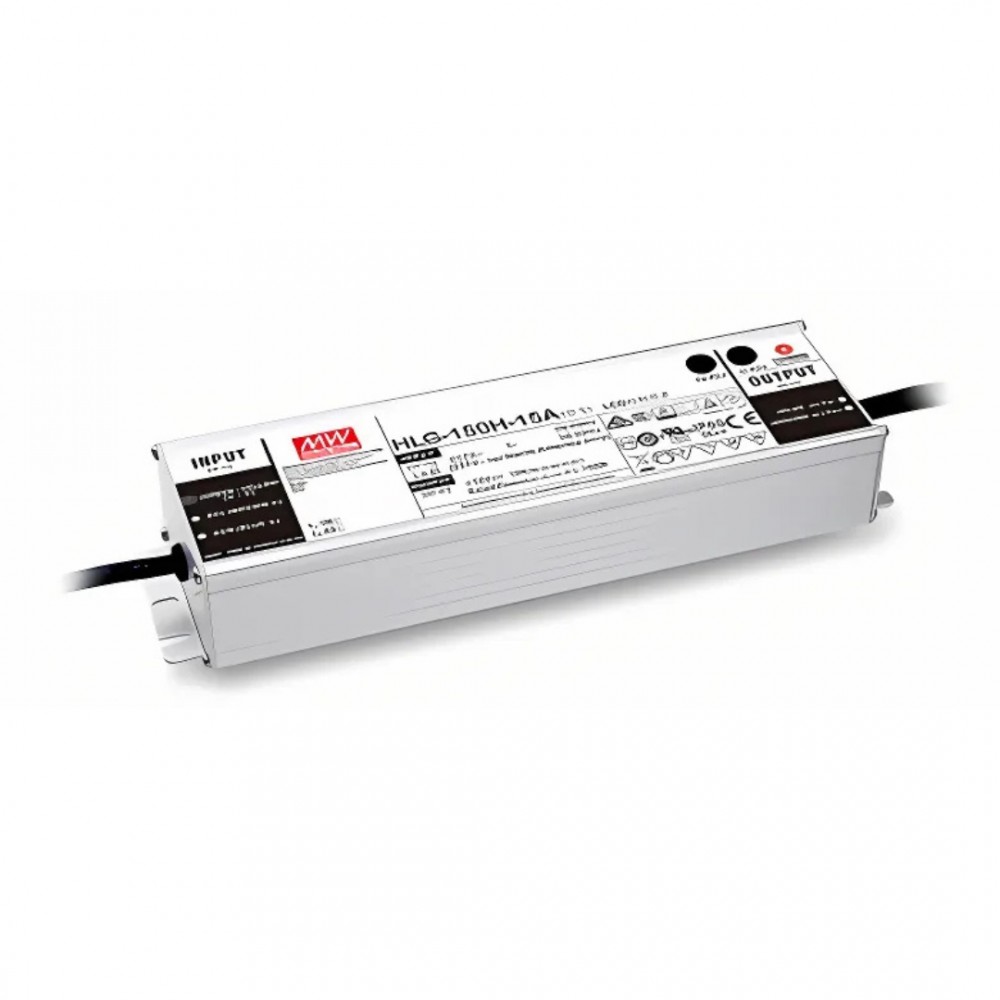

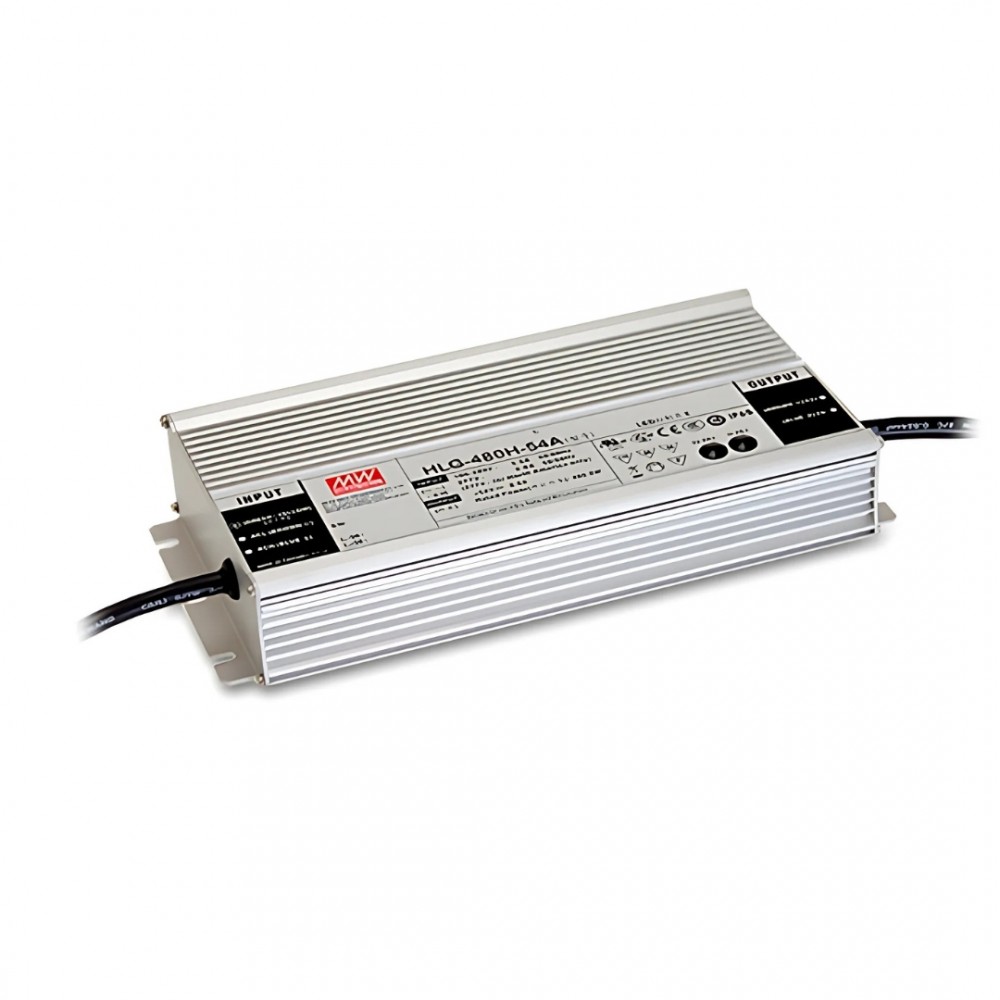

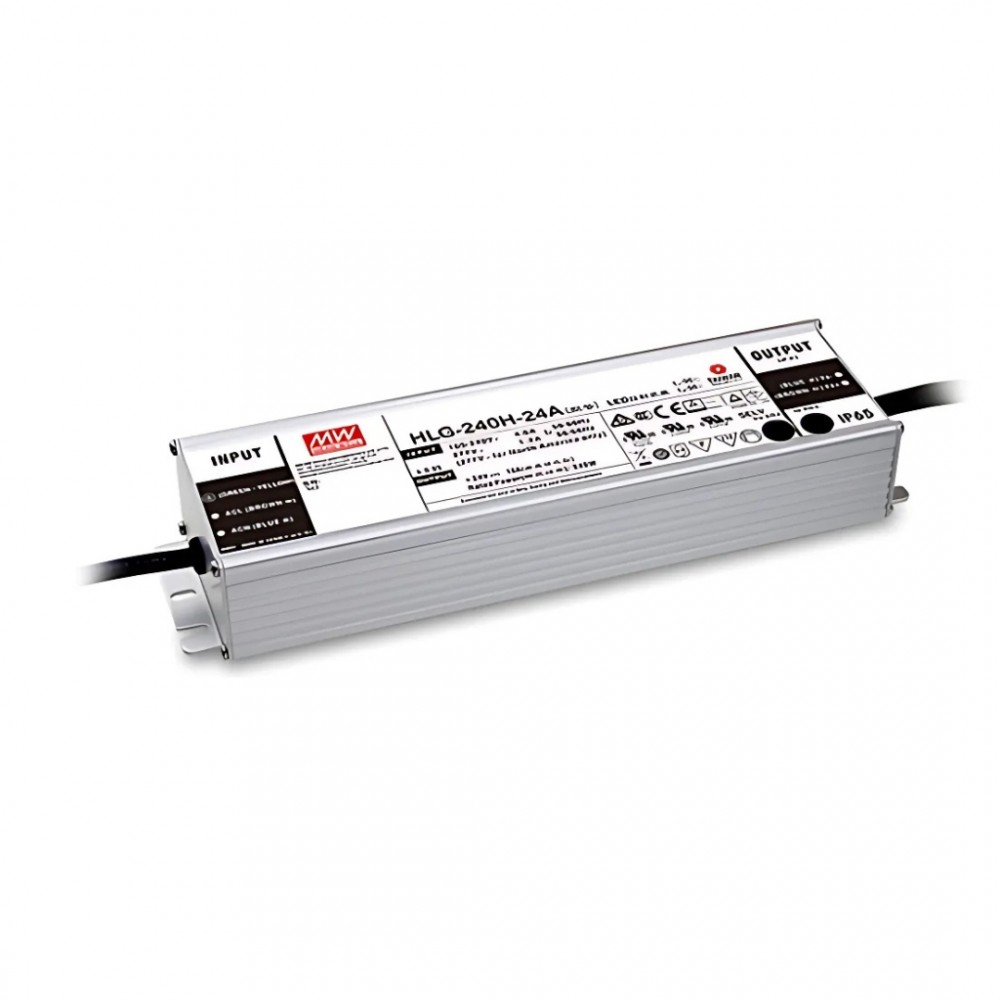

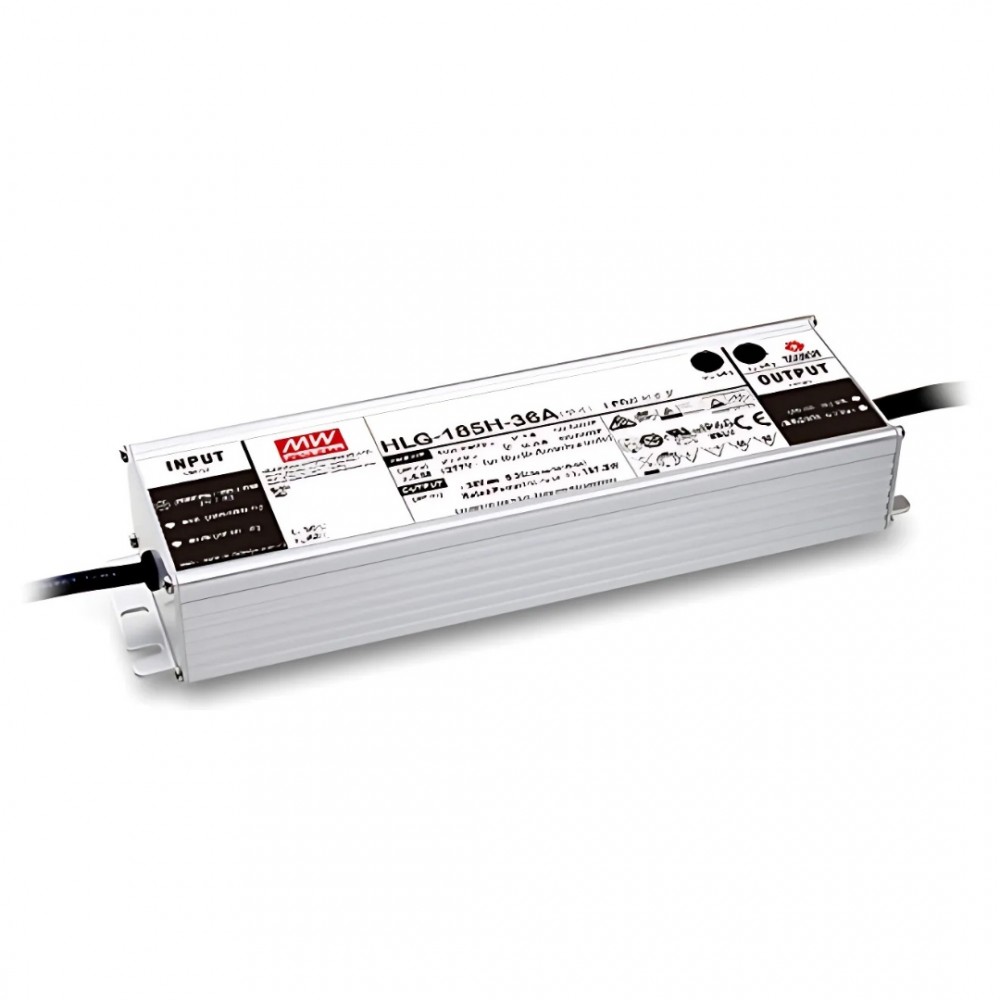

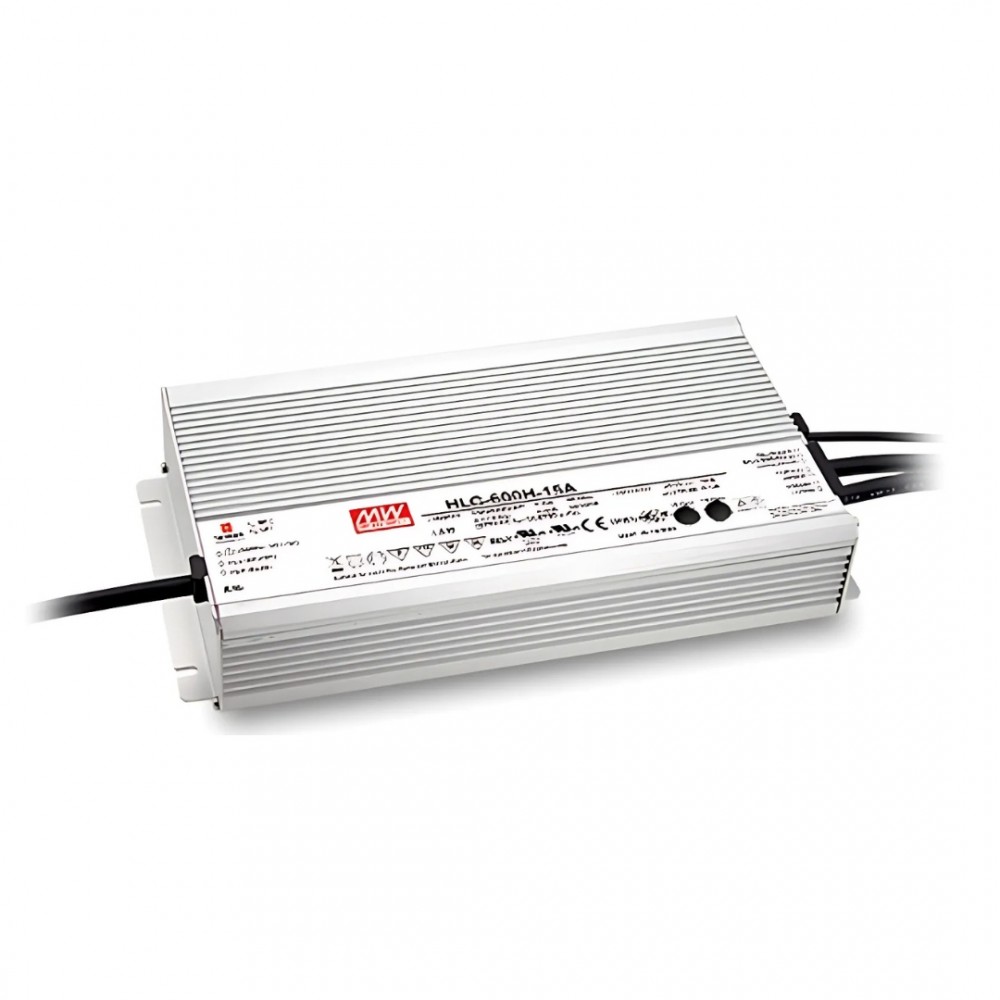

Transformateur étanches 24V MeanWell - Modèles de 150W à 600W - IP67 - Tension constante

En savoir plus
Caractéristiques
Avis clients
Téléchargement
Expédition & livraison

Transformateur dimmable 24V MeanWell pour vos ruban LED 24V

Ce transformateur MeanWell se raccorde directement au secteur électrique 230V et convertit le courant en 24V à tension constante et courant constant. Cela assure une alimentation stable où la tension reste fixe pour votre éclairage LED, tandis que le courant s’adapte automatiquement selon la charge pour protéger l’installation.

Doté d’un indice de protection IP67, ce transformateur 24V est parfaitement étanche à la poussière et protégé contre les immersions. Il peut ainsi être installé en extérieur ou dans des environnements humides, comme sous un auvent, dans un jardin ou sur une terrasse. Sa conception robuste garantit un fonctionnement fiable même dans des conditions difficiles.

De plus, il dispose d’une fonction dimmable, permettant de faire varier l’intensité lumineuse de 0,1 % à 100 %. Il est compatible avec plusieurs méthodes de variation : par signal 0-10V, par signal 10V PWM ou via une résistance réglable. Grâce à cette polyvalence, vous pouvez ajuster l’éclairage selon vos besoins, tout en conservant une parfaite stabilité lumineuse.

Ce modèle est conçu par MeanWell, le leader mondial des alimentations à découpage. Sa réputation s’est bâtie sur la qualité des composants utilisés et la fiabilité de ses conceptions, assurant une longue durée de vie et une sécurité optimale pour vos installations.

Comment choisir la puissance de votre transformateur 24V ?

Si vous ne savez pas quel transformateur 24V IP67 choisir parmi les modèles 150W, 185W, 240W, 320W, 480W ou 600W, voici comment faire :
Vous devez connaître deux éléments : la longueur de votre ruban LED et sa puissance en watts par mètre ( W/m ).
Par exemple, pour un ruban consommant 8W/m sur 30 mètres, la puissance totale nécessaire est de 240W.

Le conseil ByLED : pour garantir à votre transformateur 24V une durée de vie optimale d’environ 62 000 heures, il est recommandé de choisir un modèle dont la puissance est supérieure de 10 à 20% à la consommation totale de votre installation.

Dans ce tableau vous retrouverez plusieurs données sur chacun des transformateurs.

Puissance	Primaire	Secondaire	Nombre de sorties	Facteur de puissance	Longueur (en mm)	Largeur (en mm)	Hauteur (en mm)	Poids net
150W	0,75A	6,3A max	1	≥ 0.95/230AC	228	68	38,8	685
185W	0,9A	7,8A max	1	≥ 0.95/230AC	228	68	38,8	1100
240W	2A	10A max	1	≥ 0.95/230AC	244,2	68	38,8	1330
320W	1,65A	13,34A max	1	≥ 0.95/230AC	252	90	43,8	1460
480W	2,45A	20A max	1	≥ 0.97/230AC	262	125	43.8	1510
600W	3,3A	25A max	1	≥ 0.95/230AC	280	144	48,5	1640

Installation de votre transformateur HLG MeanWell

Pour réaliser le branchement de votre transformateur dimmable 24V MeanWell, quel que soit votre accessoire de contrôle (0-10V, 10V PWM ou résistance), vous devez :

Brancher le fil neutre de votre ruban LED monocouleur sur la partie V- de votre transformateur HLG
Brancher le fil phase de votre ruban LED monocouleur sur la partie V+ de votre transformateur HLG
Brancher le fil de commande de votre accessoire de contrôle sur la partie V- de votre transformateur HLG
Brancher le deuxième fil de commande de votre accessoire de contrôle sur la partie V+ de votre transformateur HLG

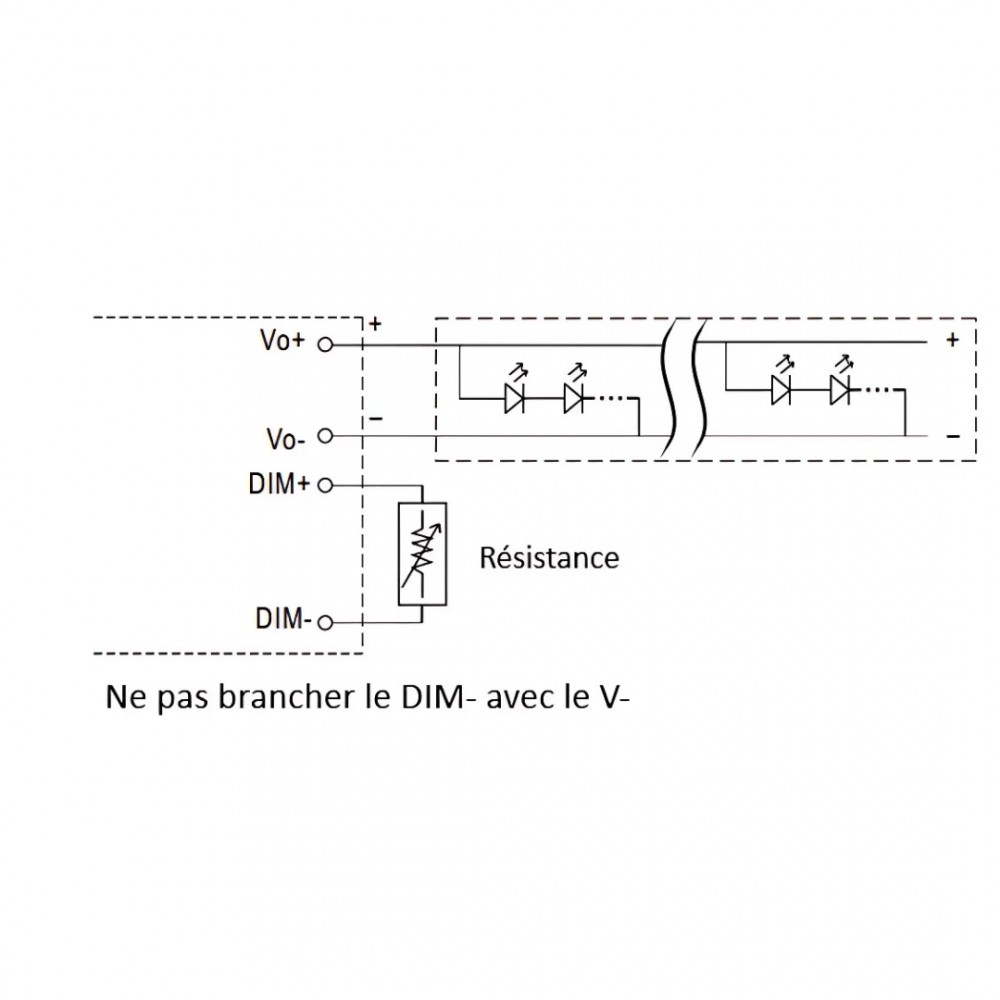

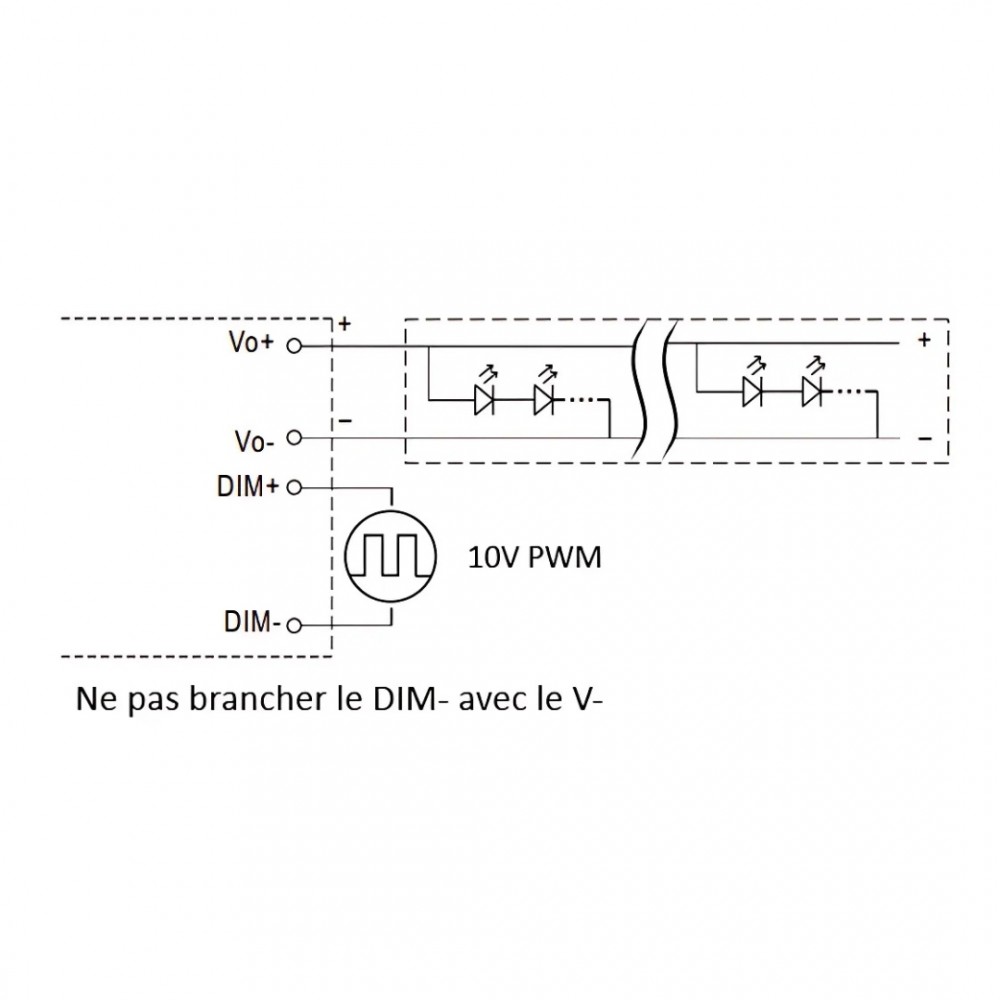

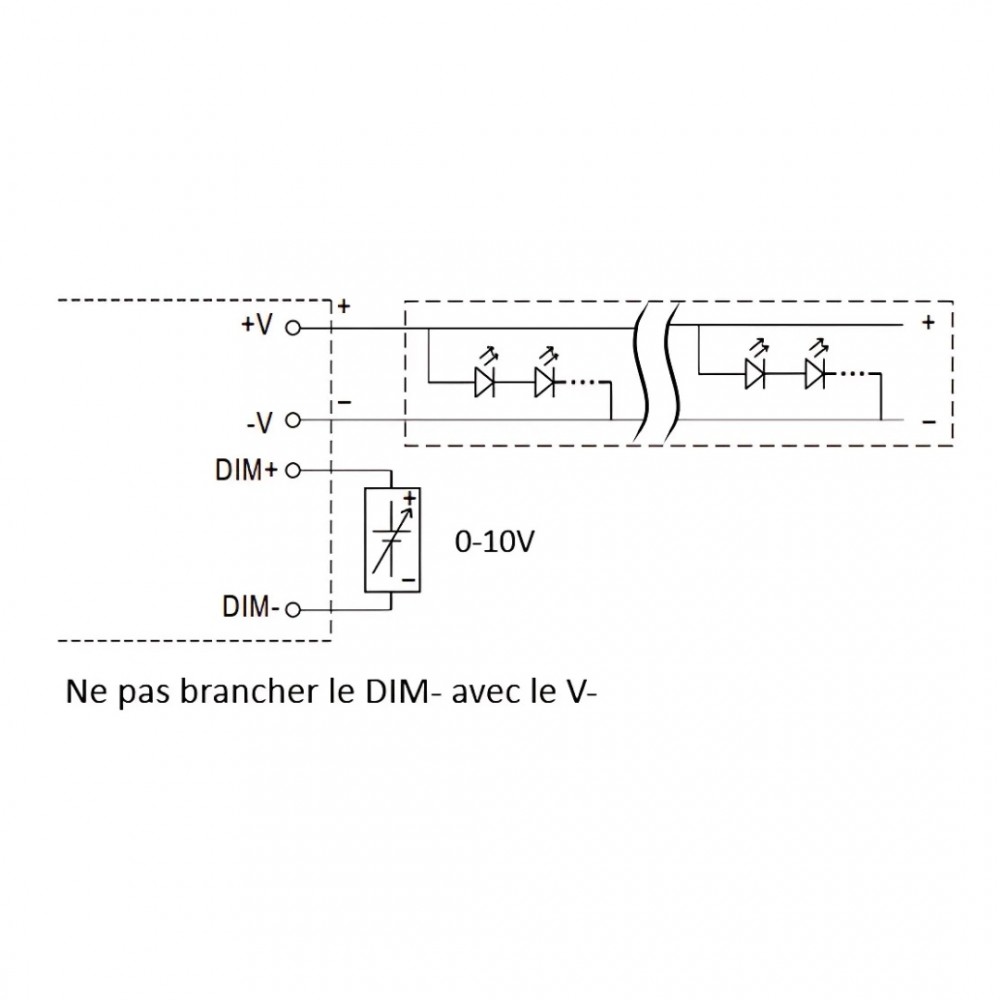

Vous trouverez les schémas d'installations dans la galerie photo.

Puissance (en Watts)	35 à 350 (selon modèle)
Tension	24 V DC
Indice de Protection	IP67
Dimmable (variation de la lumière)	Dimmable
Longueur (en mm)	180 mm
Largeur (en mm)	144 mm
Hauteur (en mm)	48.5 mm
Poids net (en kg)	0.250 à 0.800 (selon modèle)
Matière / Finition	Aluminium
Primaire	100~240 V - 50~60 Hz - entre 0,42 et 3,4A (selon modèle)
Secondaire	24V-DC entre 12.5 et 25A
Nombre de sorties	1 / 2 / 3 (selon modèle)
Connexions	par bornier à vis
Protections	court-circuit-surcharge et surchauffe
Pour couleurs de ruban	Toutes couleurs (1, 2, 3, 4 ou 5 couleurs)
Garantie	3 ans
