Mini alimentation 24V - Modèles de 36W à 180W au choix - IP20 - Tension constante - NANOS

-

 - 0.070 kg

19,90 €TTC l'unité19.9

 (Dont 0,01 € TTC d'éco-participation)

  • 24 V
  • IP20
  • 3 ans

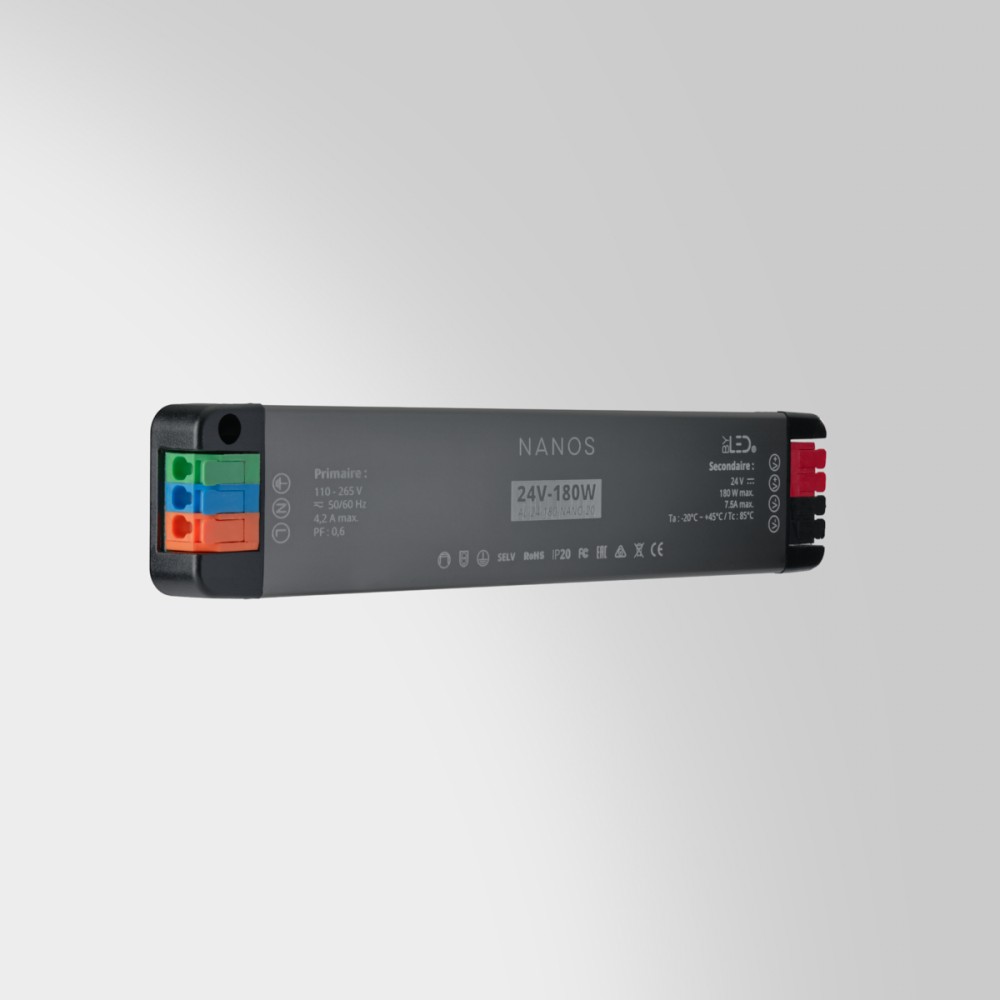

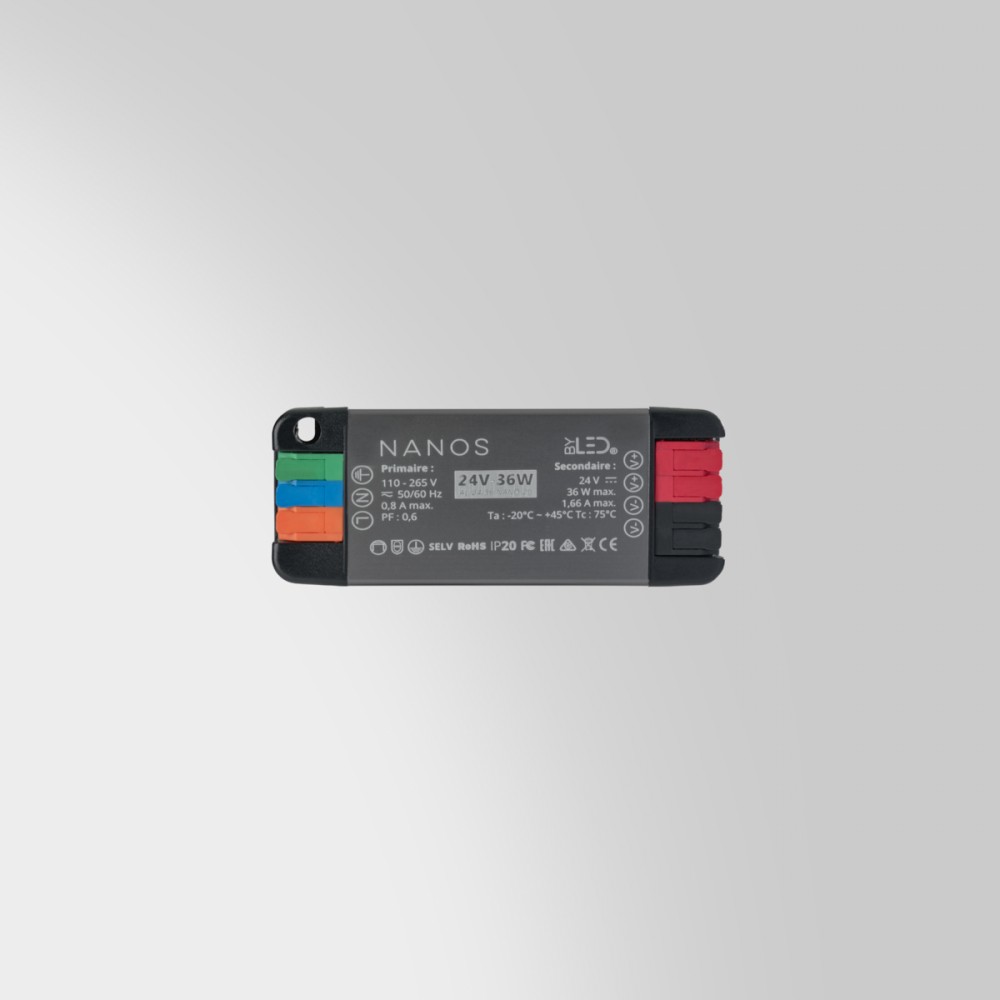

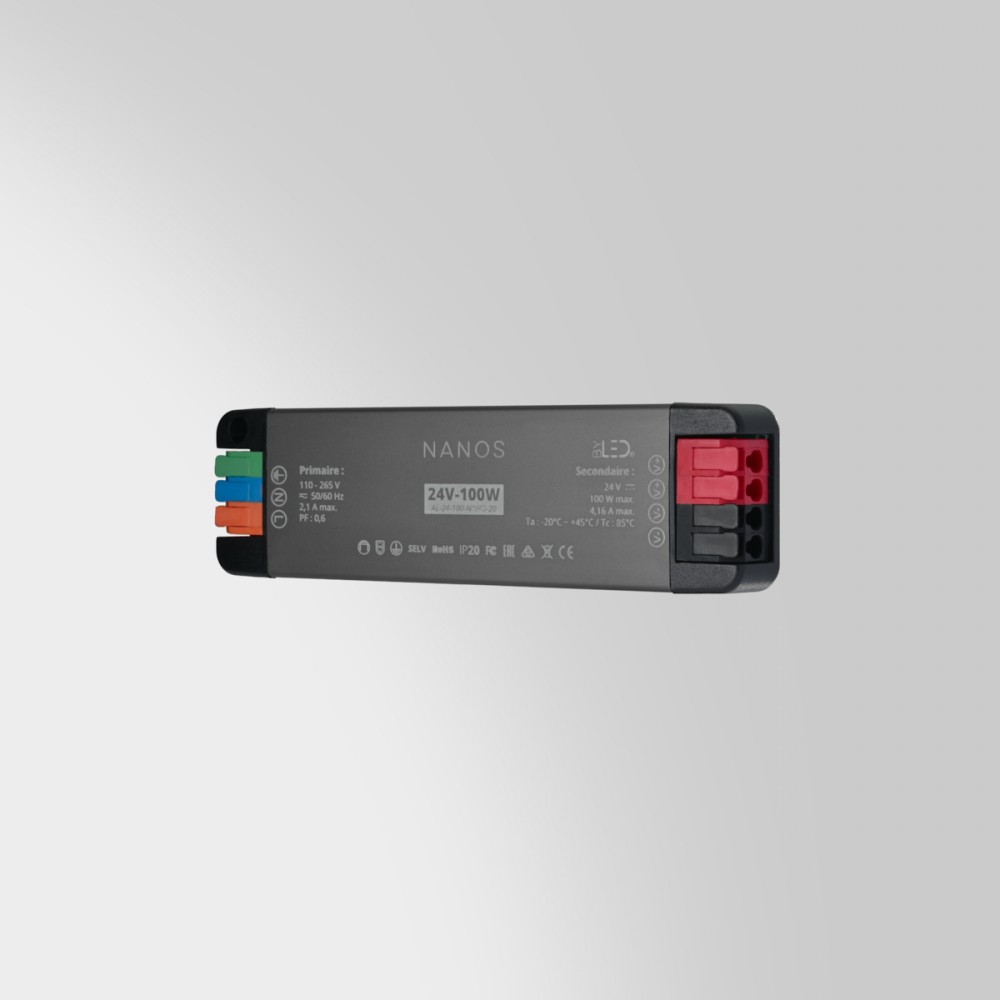

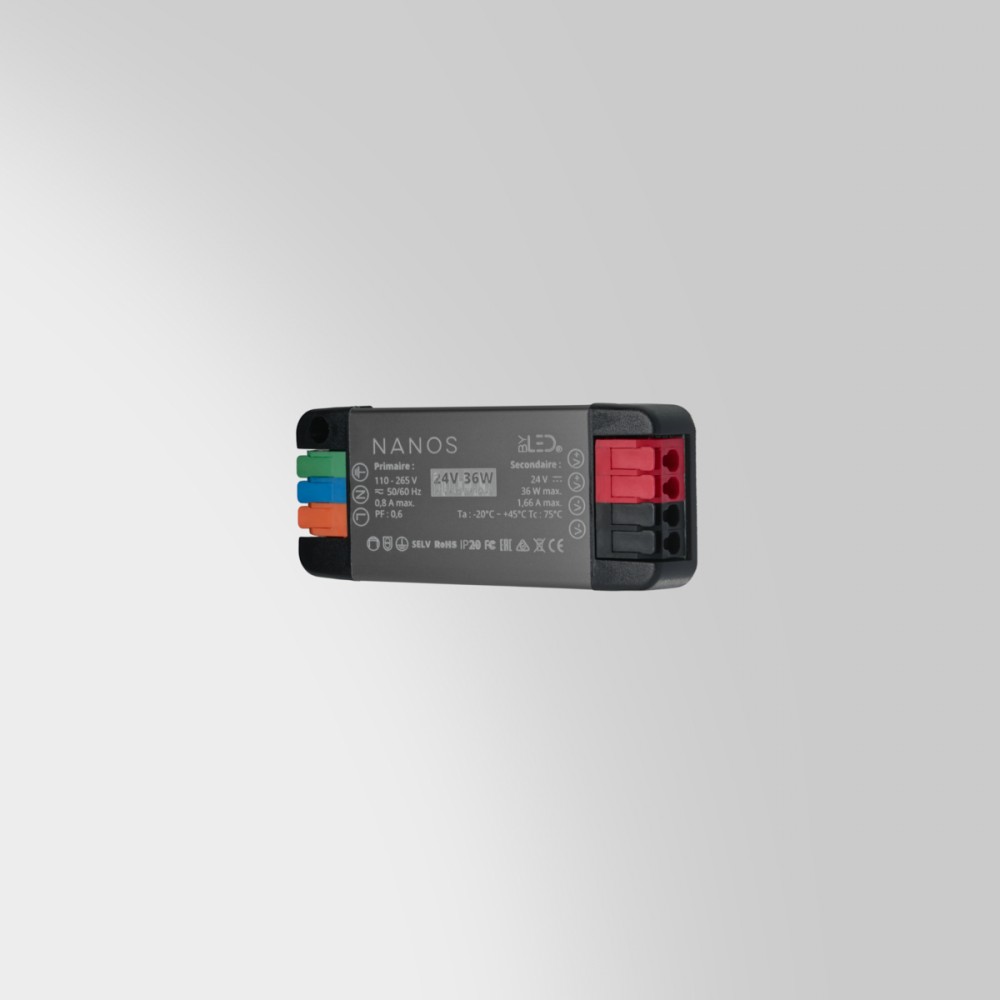

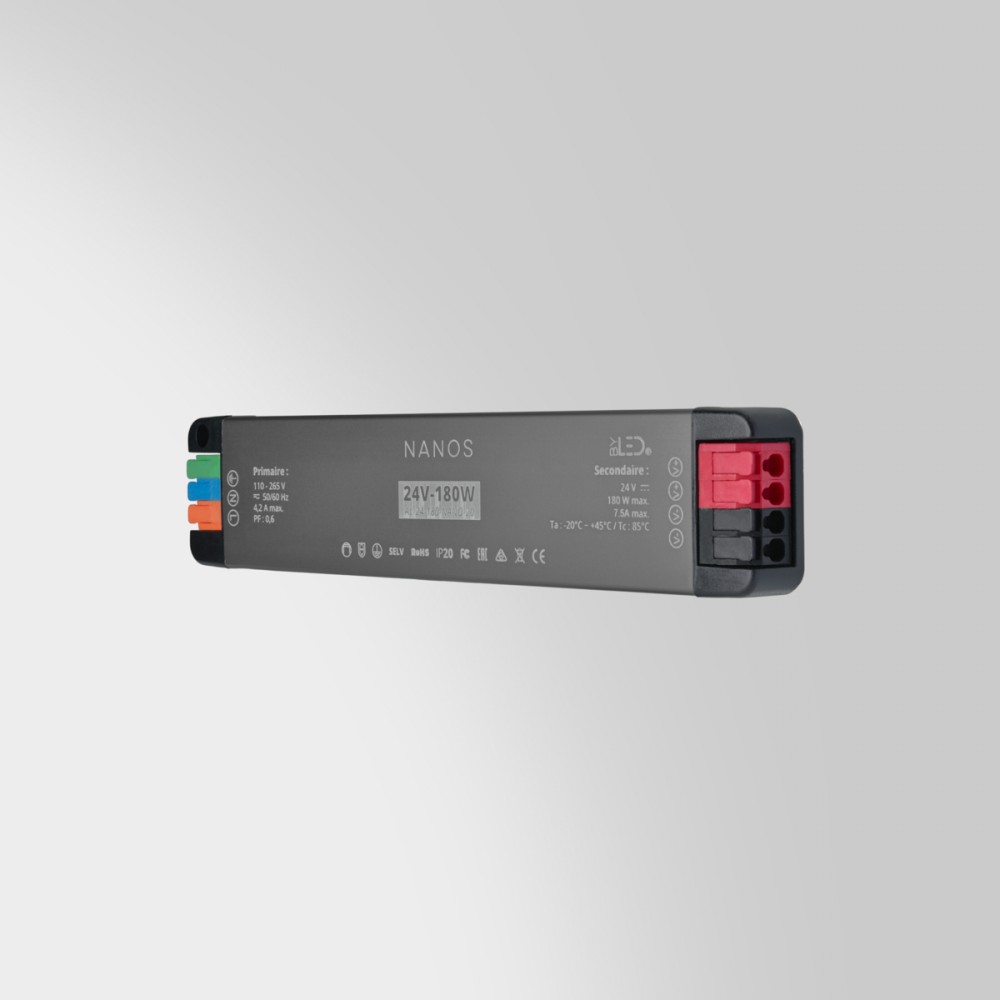

Mini alimentation 230 Volts vers 24 Volts à tension constante stabilisée - NANOS
Entrée 230V AC | Sortie 24V DC | IP20 : Utilisation en intérieur.

  • Un format mini pour répondre à vos contraintes de place ;
  • La puissance d'une alimentation 24V classique ;
  • Une connexion par levier rapide et sans outils.

Ce transformateur 24 Volts est spécialement adapté à l'alimentation des éclairages et des rubans LED 24V ainsi qu'à l'alimentation des éclairages en 24V. Son format mini vous permet de le cacher facilement, même dans les plus petits vides techniques.

En savoir plus

En stock

Attention : 1394 pièces disponibles.

  • 36 W
  • 60 W
  • 100 W
  • 180 W
Puissance (en Watts)

…

Livraison Express
Il vous reste 00 h:00 min:00 spour être livré(e) le :
Mondial Relay
3,90 €
DPD
7,90 €
Chronopost
à partir de 9,90 €
Colissimo
9,90 €
Délai estimé. Hors grandes longueurs (>1,20 m). Voir conditions.

Attention
Les produits de grande longueur ne peuvent être livrés que dans certains pays (France, Monaco, Belgique, Luxembourg, Italie et Espagne). En savoir plus
Champion de la satisfaction client
Vos points fidélité

100% confiance

Mini alimentation 24V NANOS pour vos éclairages LED

L’alimentation 24V NANOS a été spécialement pensée pour les installations où l’espace est limité. Son format ultra compact facilite son intégration dans les meubles, faux plafonds ou trappe de visite.

Cette version mini conserve l’essentiel d’une alimentation classique et permet de réaliser des installations soignées, durables et avec un excellent rendu lumineux.

Malgré leur taille réduite, elles conservent toute la qualité ByLED. Leur conception en aluminium, associée à un circuit électronique  protégé (PCB), assure un excellent refroidissement passif et garantit une durée de vie optimisée, même en utilisation prolongée.

Retrouvez ci-dessous toutes les informations essentielles sur la gamme NANOS :

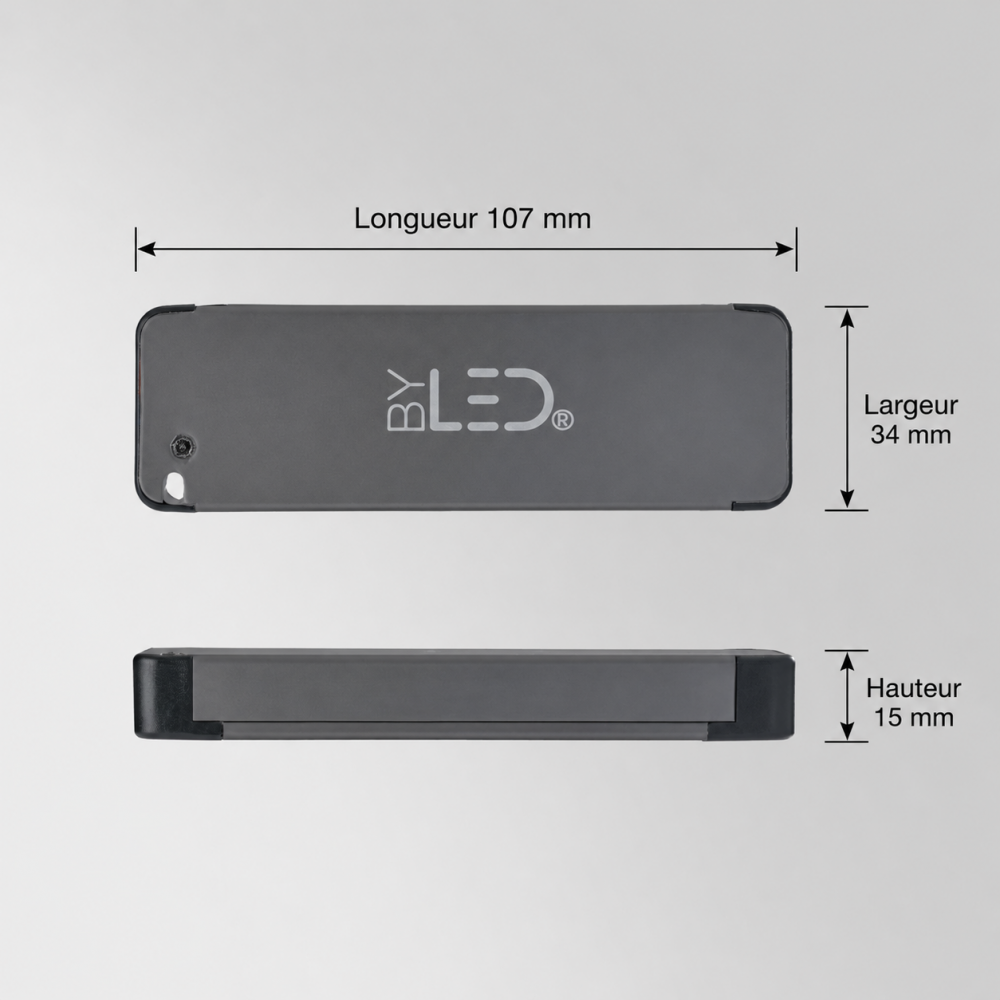

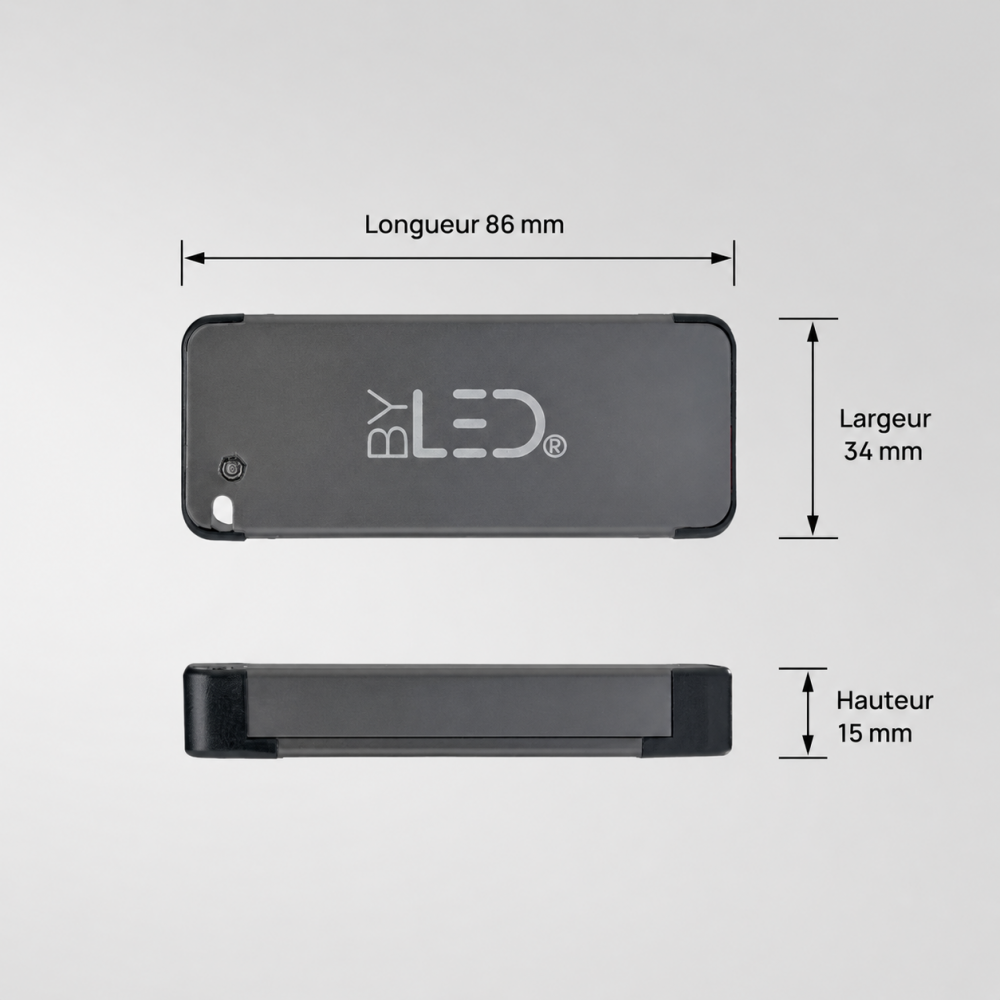

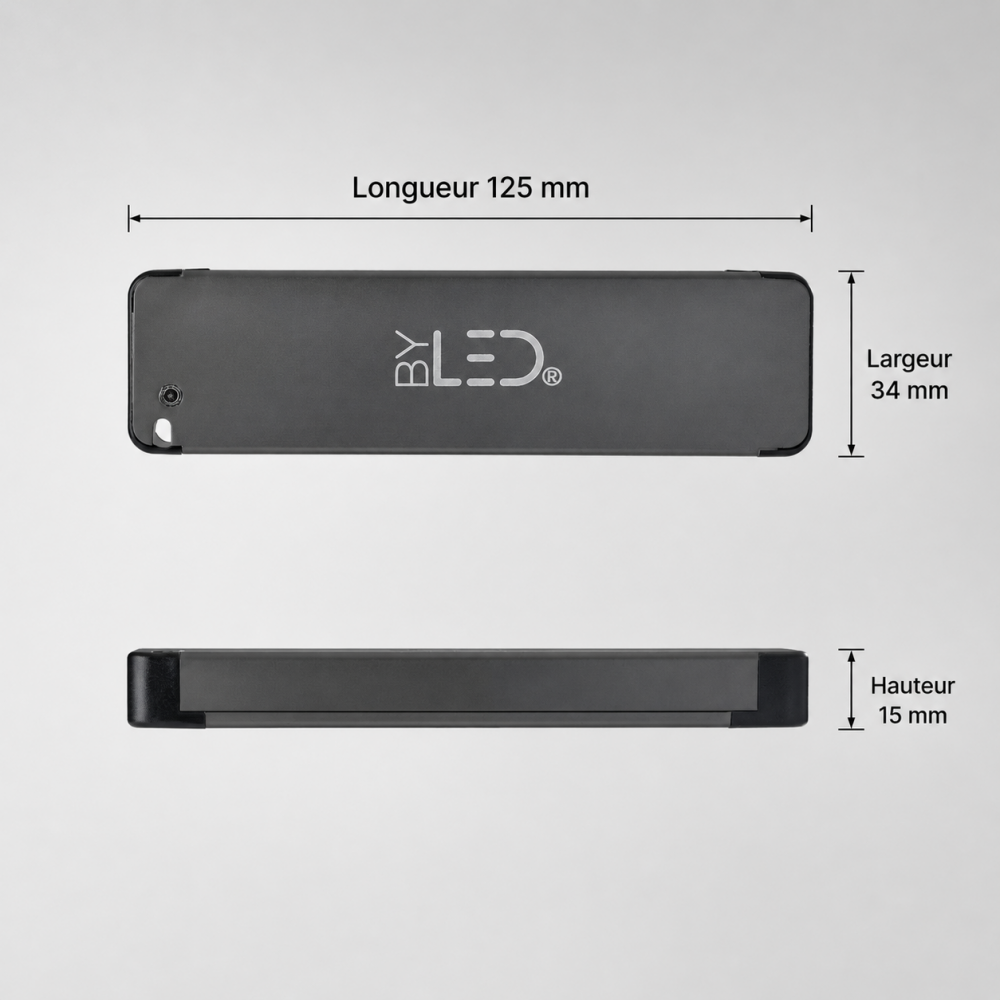

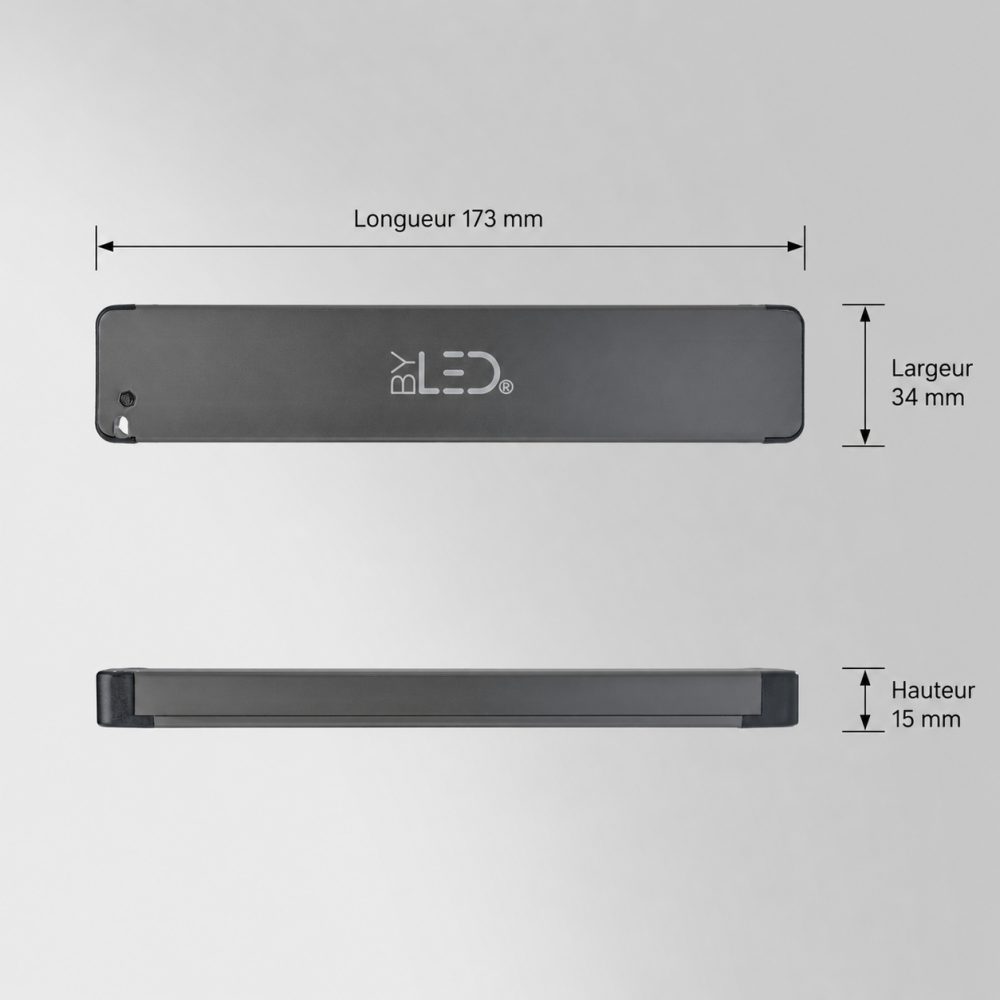

PuissanceSecondaireNombre de sortiesLongueur (en mm)Largeur (en mm)Hauteur (en mm)Poids net (en g)

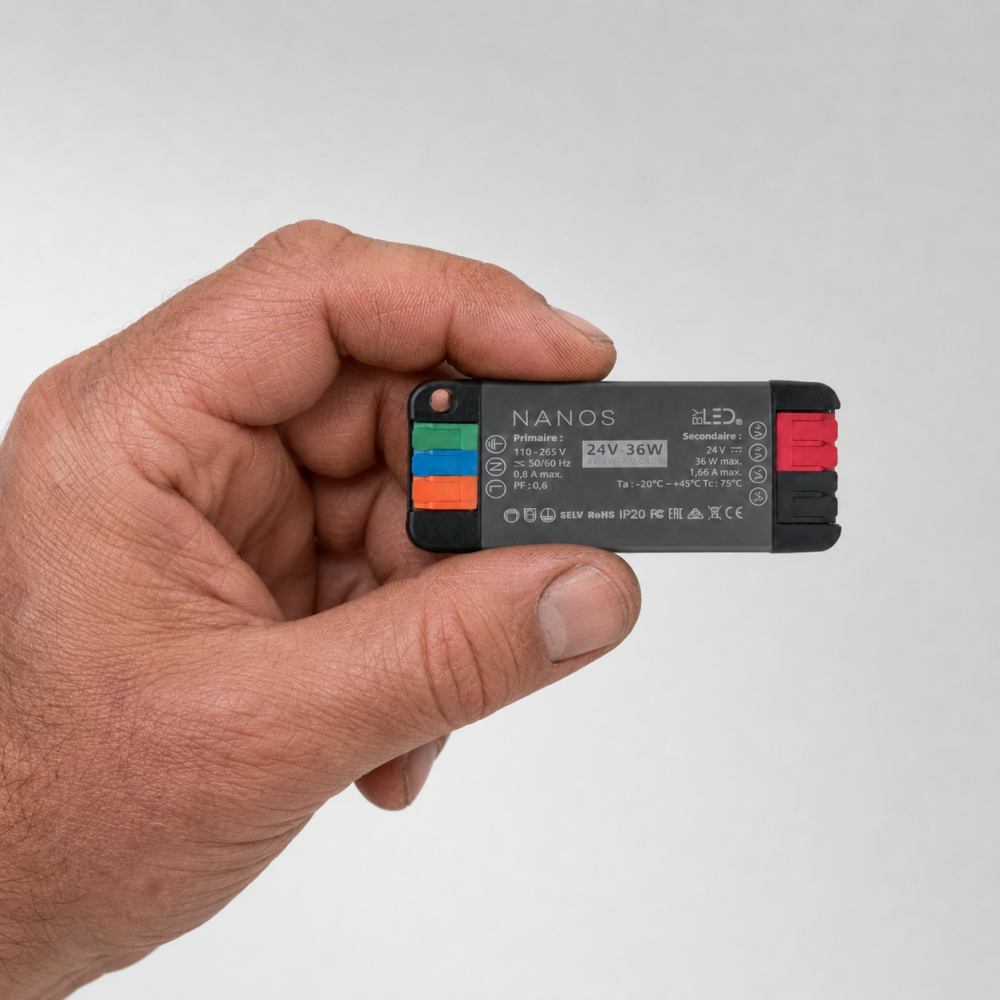

36W 1,66A max 2 86 34 15 69

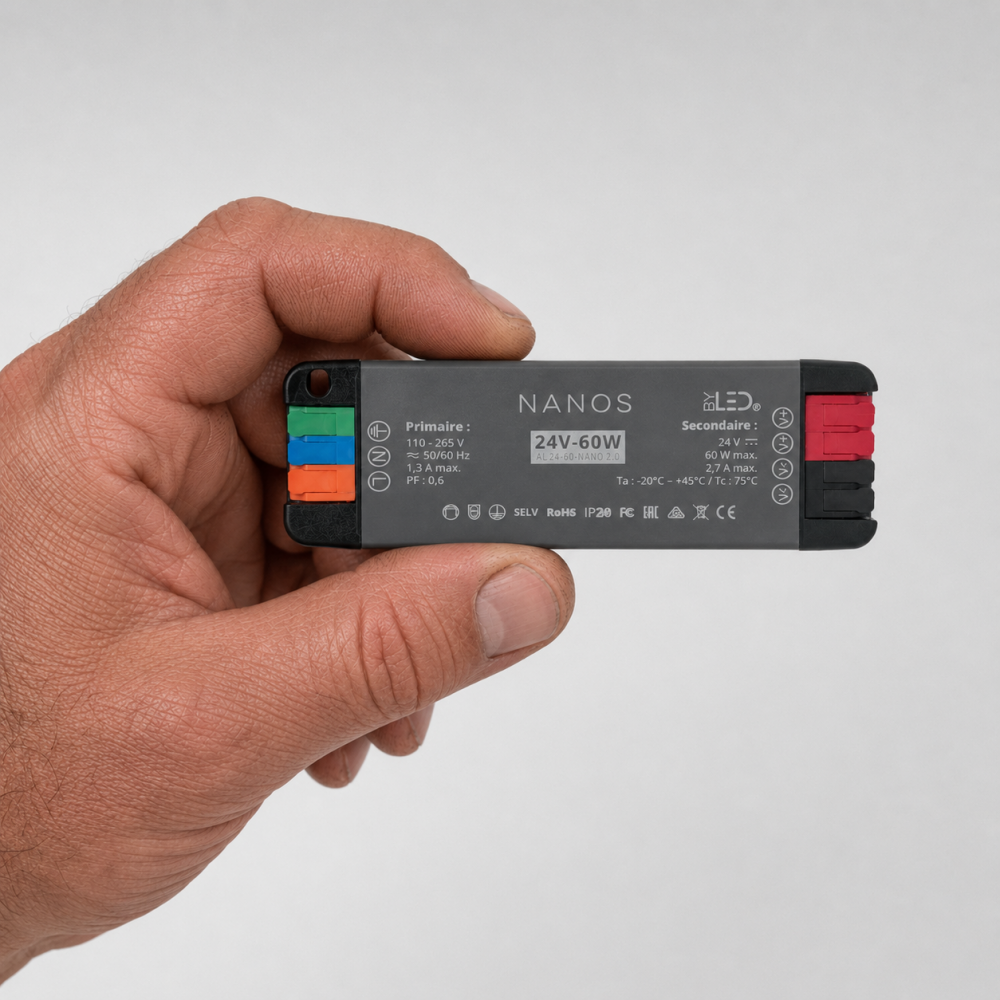

60W 2,70A max 2 107 34 15 91

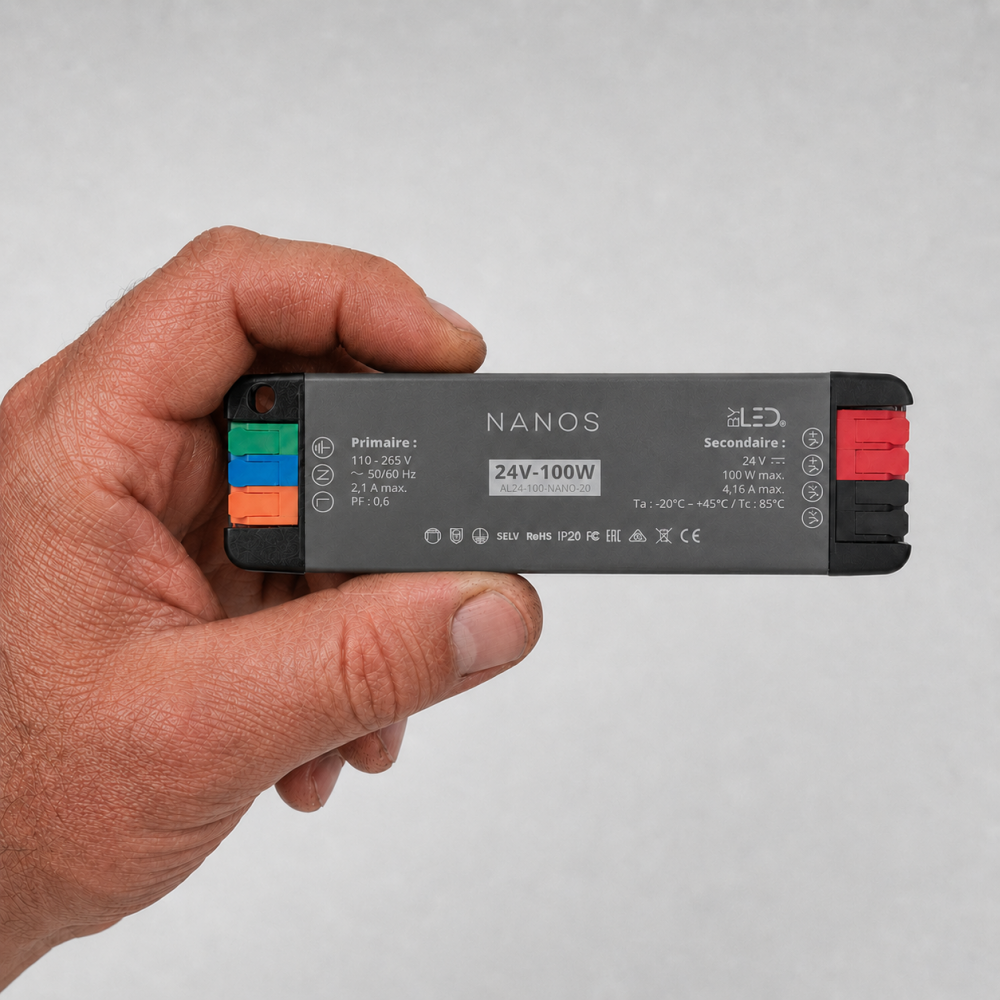

100W 4,16A max 2 125 34 15 114

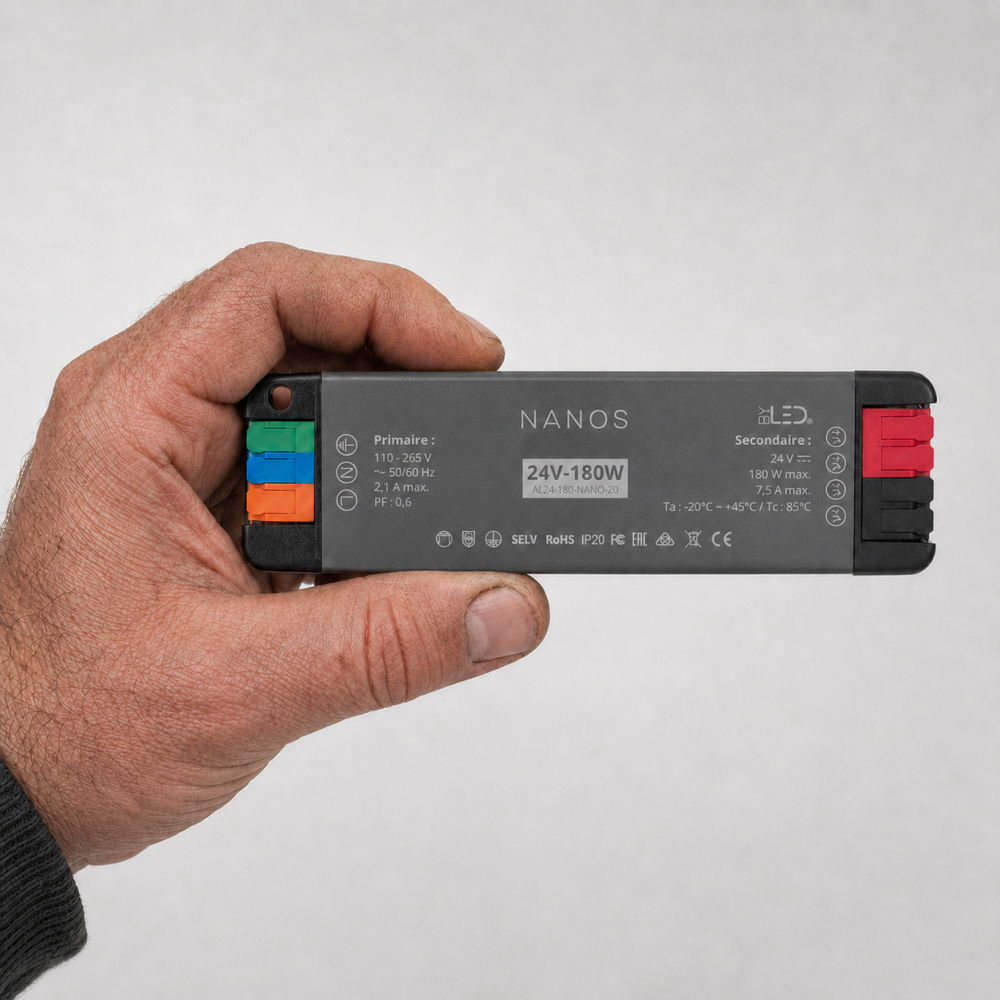

180W 7,5A max 2 173 34 15 166

Le conseil ByLED : il est recommandé de choisir une alimentation avec une puissance au moins 20 % supérieure à la consommation totale de votre installation LED 24V. Cela permet d’augmenter la durée de vie de l’ensemble de votre installation.

Comment installer votre transformateur LED 24V ?

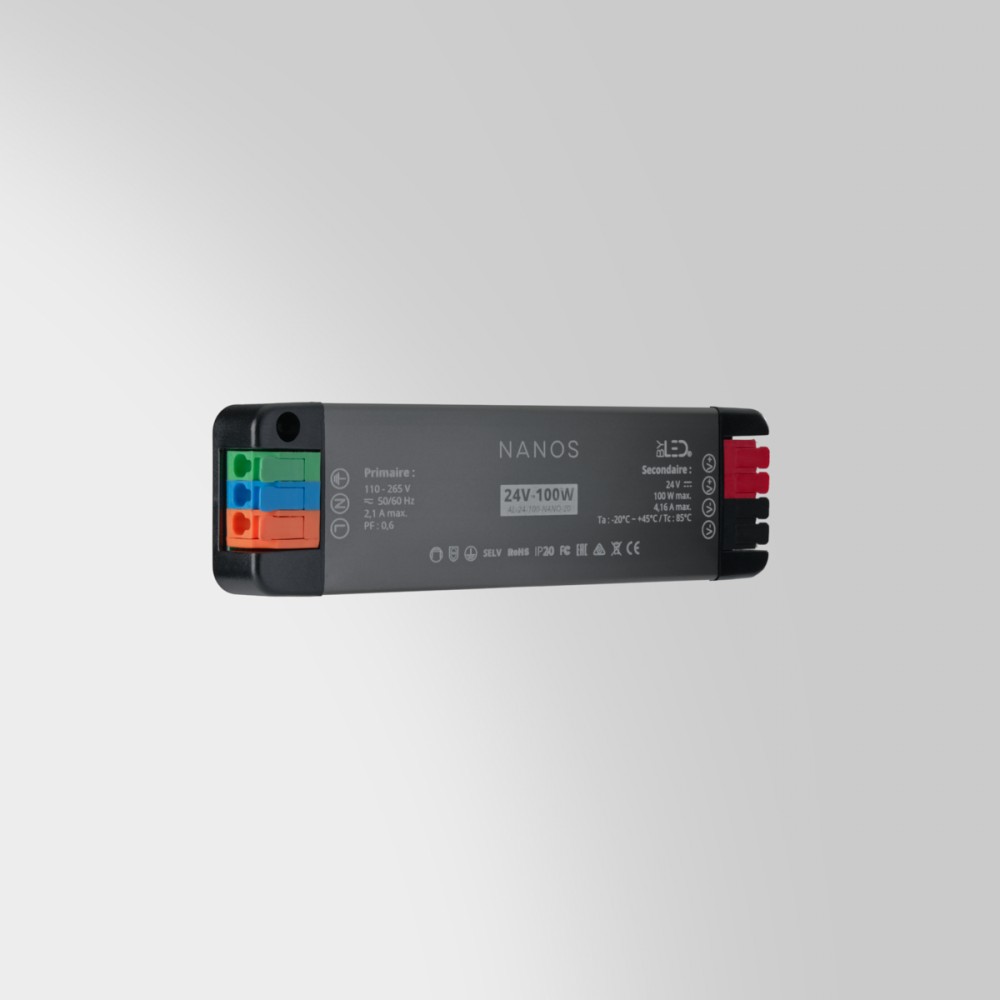

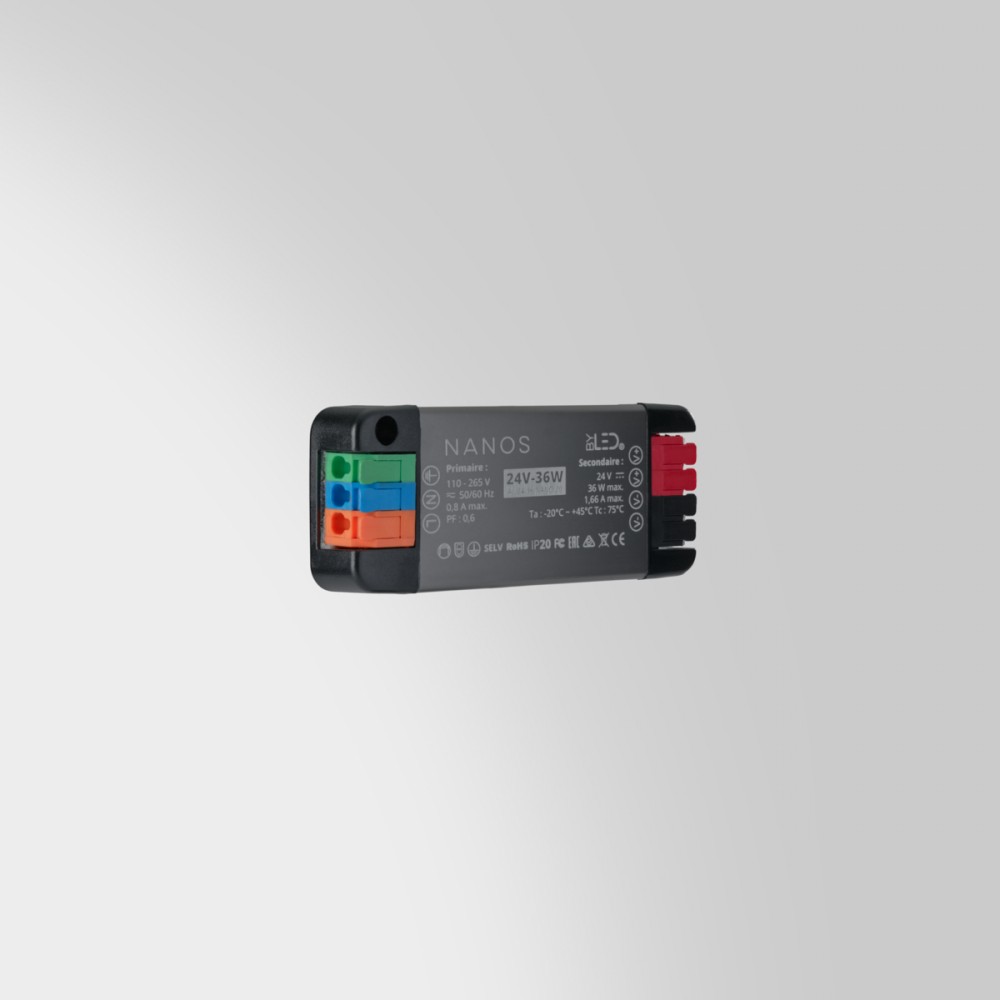

Ces alimentations NANOS sont équipées d’un bornier à leviers pour une connexion rapide et sans outils. Pour une fixation fiable, une oreille de fixation intégrée permet de visser facilement le transformateur 24V NANOS sur un support (via une vis M5, non fournie).

Branchement côté primaire (230V) :
Cette partie permet de raccorder les câbles de votre installation électrique à l'alimentation NANOS

  1. Coupez le courant électrique avant toute intervention

  2. Raccordez :

    • le fil phase (+) sur le bornier orange (L)
    • le fil neutre (-) sur le bornier bleu (N)
    • le fil terre (⏚) sur le bornier vert (⏚)
  3. Vérifiez que les fils sont bien insérés et maintenus

Branchement côté secondaire (24V) :
Cette partie permet de raccorder les câbles de votre ruban LED 24V ou de vos spots LED 24V à l'alimentation NANOS

  1. Raccordez vos rubans LED ou spots LED 24V :

    • le fil phase (+) sur le bornier rouge (V-)
    • le fil neutre (–) sur le bornier noir (V+)
  2. Vérifiez que les fils sont bien insérés et maintenus
  3. Remettez le courant électrique en marche

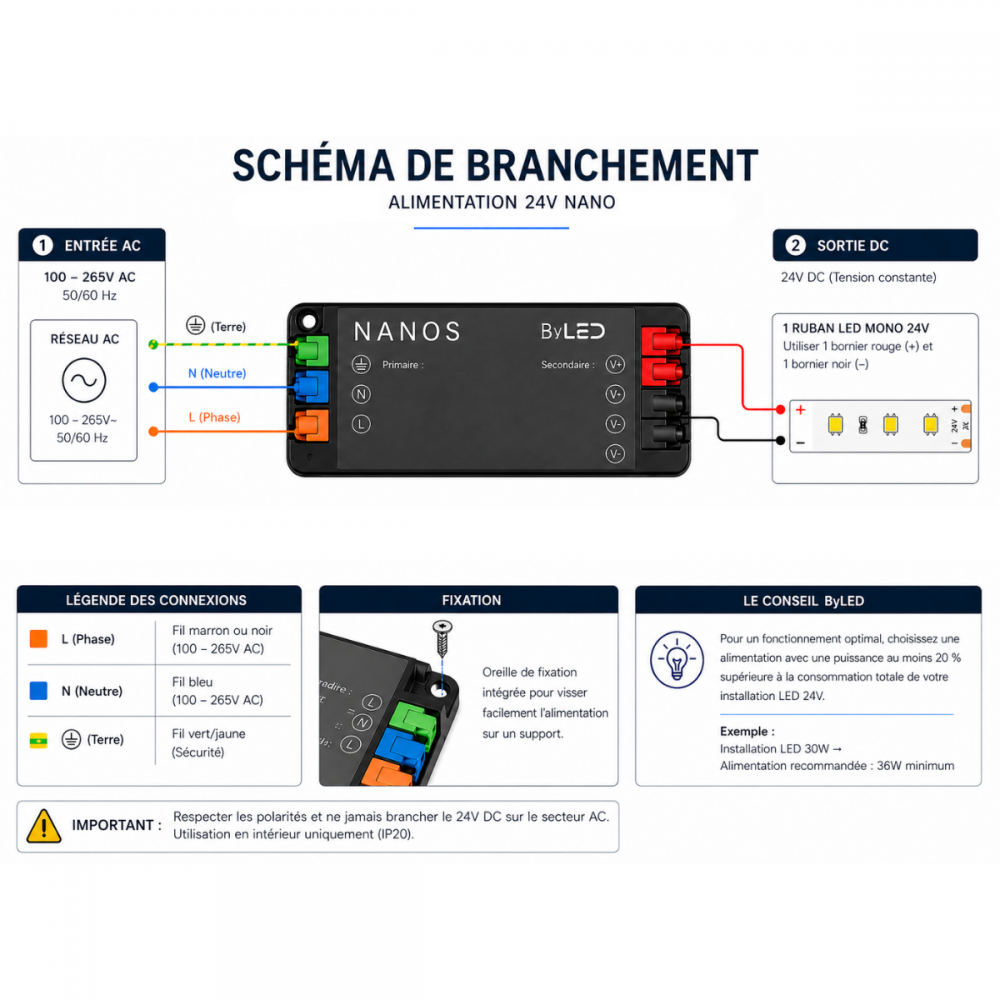

Pour plus d’informations, le schéma de branchement détaillé est disponible dans la galerie photo pour vous guider.

Puissance (en Watts) de 36 à 180W (selon le modèle)
Tension 24V DC
Indice de Protection IP20
Longueur (en mm) de 86 à 173 (selon le modèle)
Largeur (en mm) 34mm
Hauteur (en mm) 15 mm
Poids net (en kg) 0.069 à 0.166 kg (selon le modèle)
Classe électrique II
Conformité CE
Organisme de collecte et de recyclage Ecosystem
Primaire 230V AC 50/60Hz
Secondaire 24V DC
Nombre de sorties 2
Connexions par bornier rapide
Température de fonctionnement -20°c / +50°c
Garantie3 ans
 Télécharger la fiche PDF (175 k)
 Télécharger le certificat de conformité ( 67 k )
