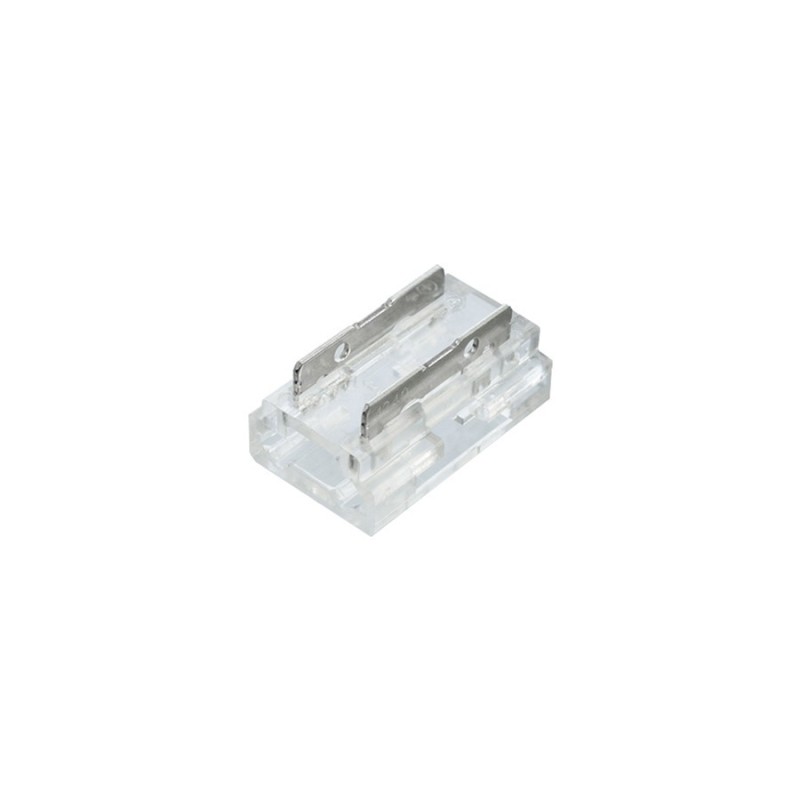

Connecteur 8en1 pour ruban LED mono IP20 8mm sans soudure "ClipX"

Ref. CLIPX-8MM-X-IP20 /

Connecteur 8en1 pour ruban mono 8mm - IP20 - ClipX

Voir plus de photos

Voir moins de photos

Connecteur 8en1 pour ruban LED mono IP20 8mm sans soudure "ClipX"

Ref. CLIPX-8MM-X-IP20 /

IP20
2 ans

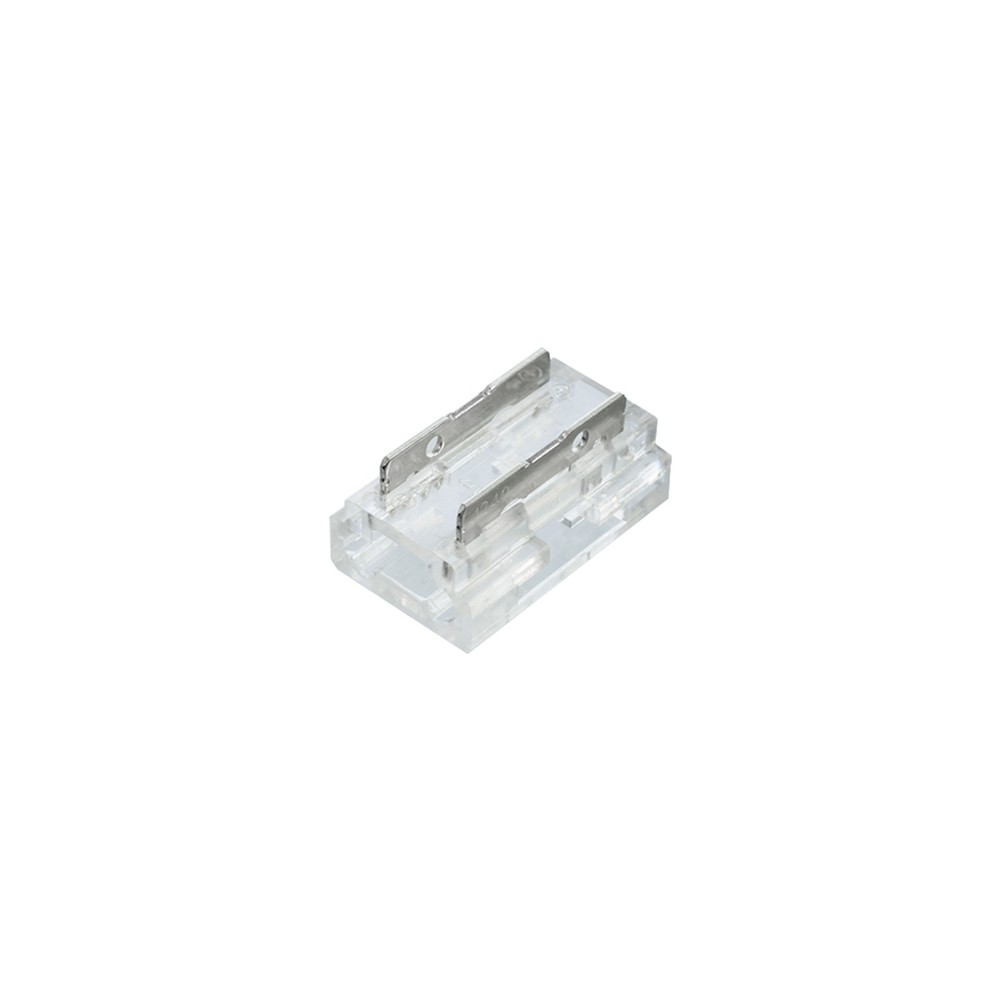

Connecteur multifonction 8en1 pour ruban LED IP20 monocolore sans soudure.
Compatible avec les rubans LED normaux ou COB de 8mm de large.

Les plus produit :

Créez des jonctions lumineuses sans soudure pour vos rubans LED ;
Créez un départ d'alimentation pour vos rubans LED, sans soudure ;
Découvrez 8 possibilités réunies dans 1 seul produit pratique.

Ce connecteur multifonction pour ruban LED existe également pour ruban LED de 5mm de large et pour ruban LED de 10mm de large. Trouvez le connecteur adapté à vos besoins dans notre gamme complète de connecteurs pour rubans LED en cliquant ici.

2,90 €

En stock (105 pièces)

Options de livraison (TTC)

mercredi 14 oct.(1)

3,90 €

jeudi 08 oct.(1)

7,90 €

Express

mardi 06 oct.(1)

3,90 €

jeudi 08 oct.(1)

9,90 €

Express

Retrait dans notre magasin de Carros (06)

2h(2)

Gratuit

Délai estimé. Hors grandes longueurs (>1,50cm).

Jours ouvrés uniquement.

Nos garanties

Satisfait ou remboursé 60 jours

Nous proposons à nos clients un délai de réflexion supérieur au délai légal. En effet, vous avez 60 jours pour vous faire une opinion de vos produits et nous les retourner en cas d'insatisfaction.

Expédition le jour même

Dès la validation de votre commande, nous mettons en œuvre tous nos moyens disponibles afin de vous livrer dans les meilleurs délais: toute commande passée avant 14h00 (jours ouvrés) est expédiée le jour même (hors colis de grande taille nécessitant un transporteur spécifique).

Paiements 100% sécurisés

Tous les règlements par carte bancaire s'effectuent sur une plate-forme sécurisée (Cyberplus de la Banque Populaire), indépendante de notre site Internet. Cette plate-forme sécurisée n'enregistre en aucun cas vos coordonnées bancaires.

Garantie jusqu'à 8 ans

Confiants dans la qualité de nos produits, nous vous offrons une garantie minimum de 2 ans (voire plus) sur tous les produits Byled.

Les meilleurs avis du web

Nos clients professionnels et particuliers recommandent à plus de 96% BYLED.

Plus besoin de soudure pour raccorder vos rubans LED mono IP20 !

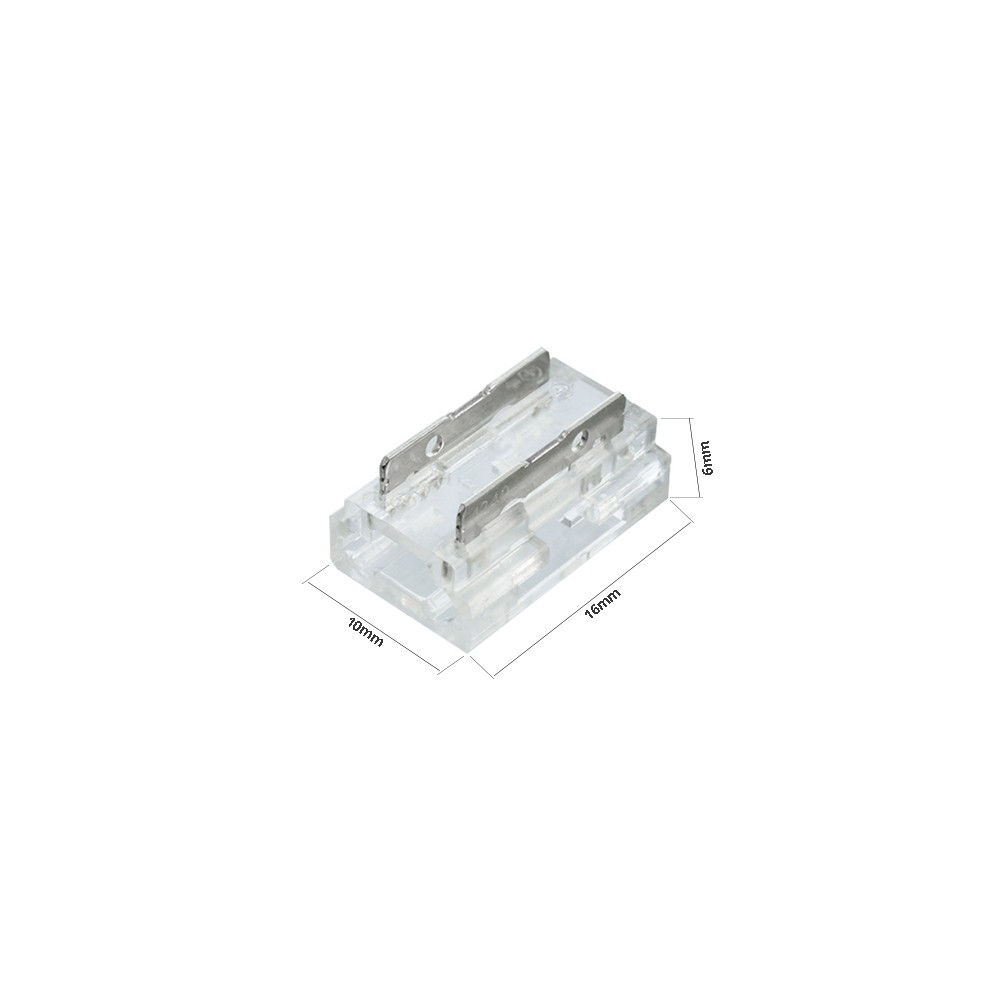

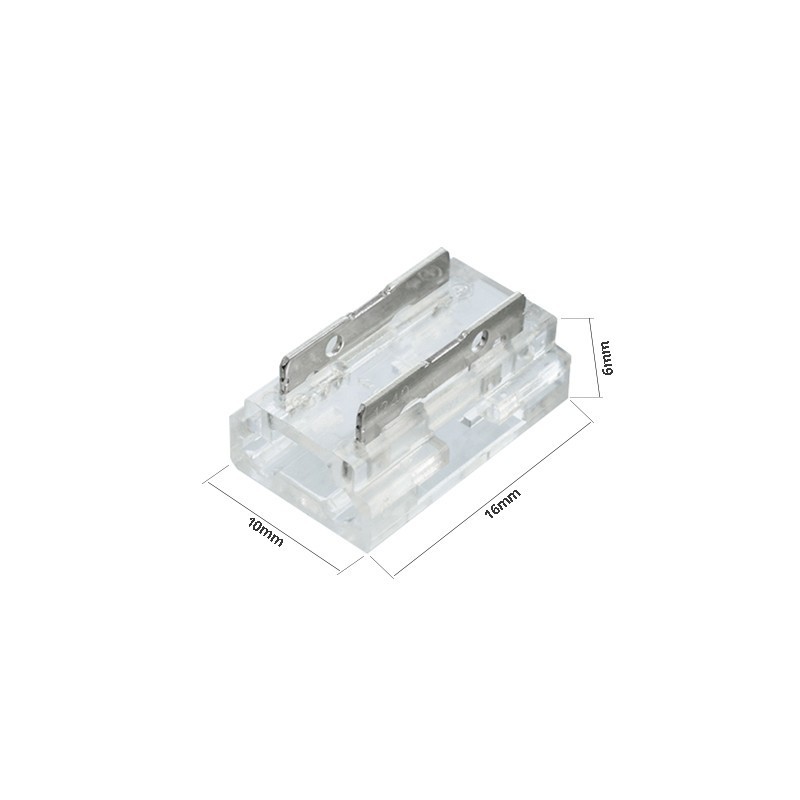

Ce connecteur LED fait parti de la gamme des connecteurs "ClipX" qui permettent une connexion rapide et invisible pour simplifier tous vos projets d'éclairage. Sa largeur totale de 10mm lui permet de s'intégrer facilement dans certains profilés pour rubans LED.

Attention : Cette jonction n'est pas compatible avec le ruban LED suivant : Ruban LED 13W/m - IP20 - Blanc - 420 LED/m - 2216+ - 24V

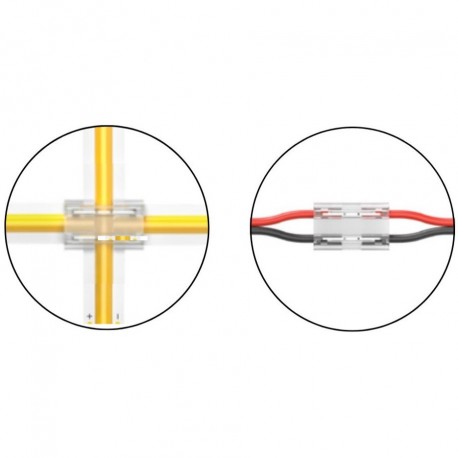

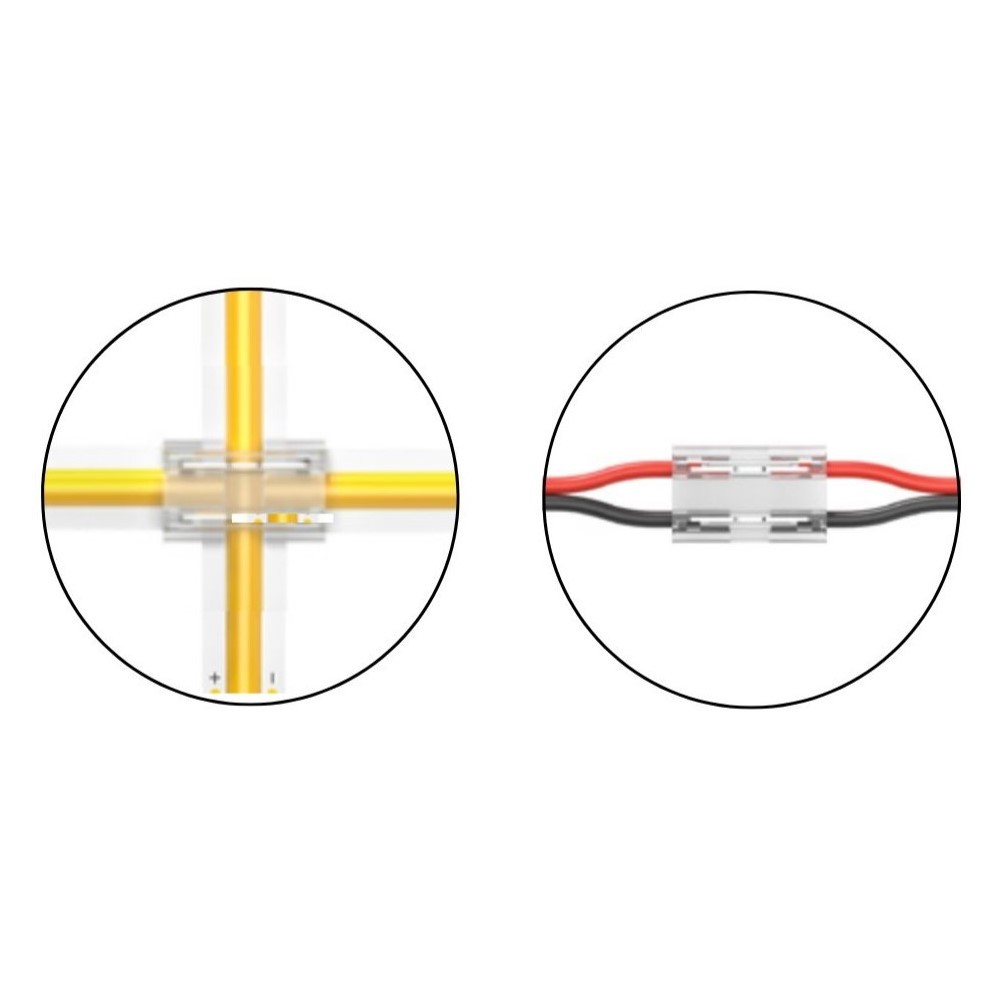

Ce connecteur permet 8 schémas possibles :

Jonction droite reliée à des câbles jusqu'à 20AWG (0.5mm²) ;
Jonction en L reliée à des câbles jusqu'à 20AWG (0.5mm²) ;

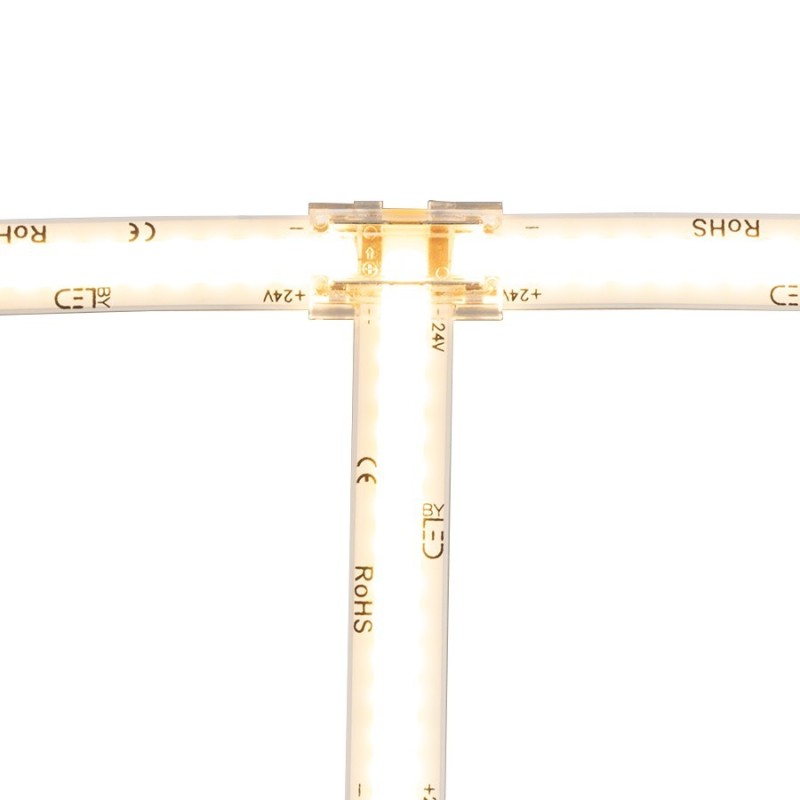

Jonction en T reliée à des câbles jusqu'à 20AWG (0.5mm²) ;
Jonction droite entre 2 rubans LED ;
Jonction en L entre 2 rubans LED ;

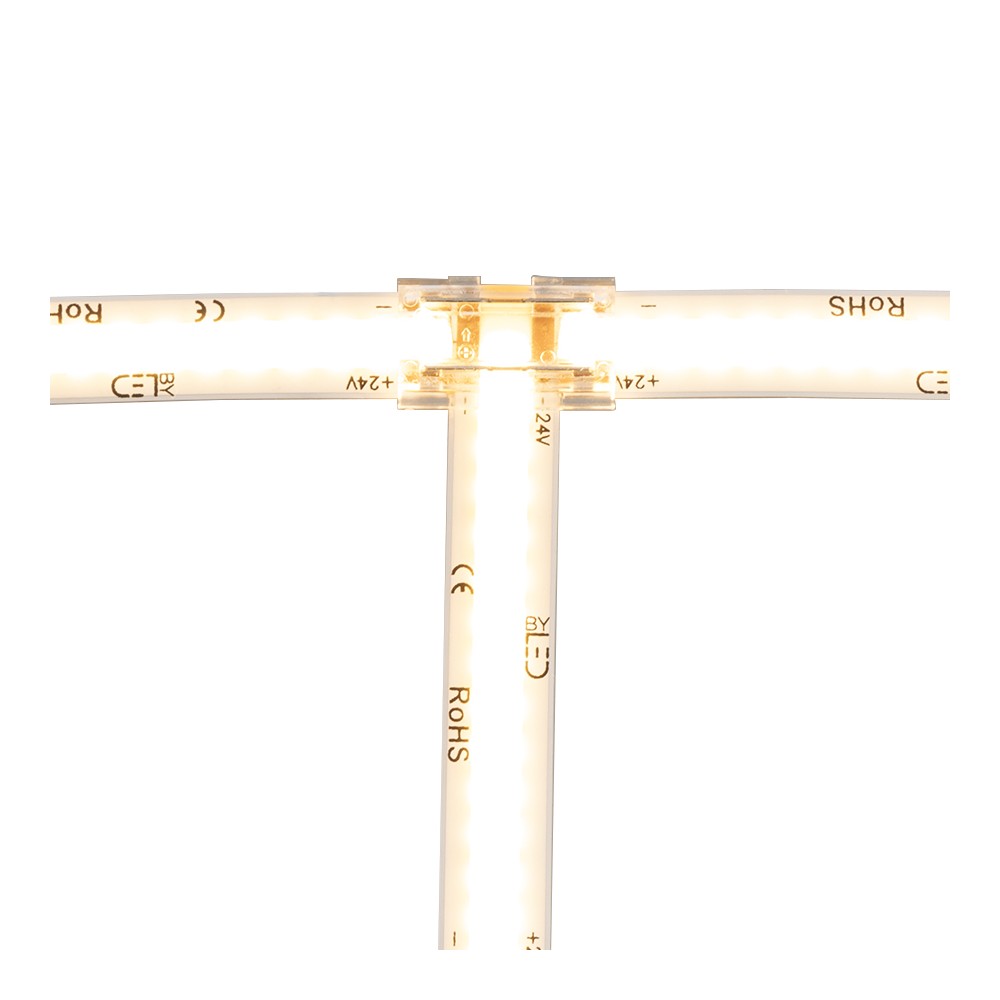

Jonction en T entre 2 rubans LED ;

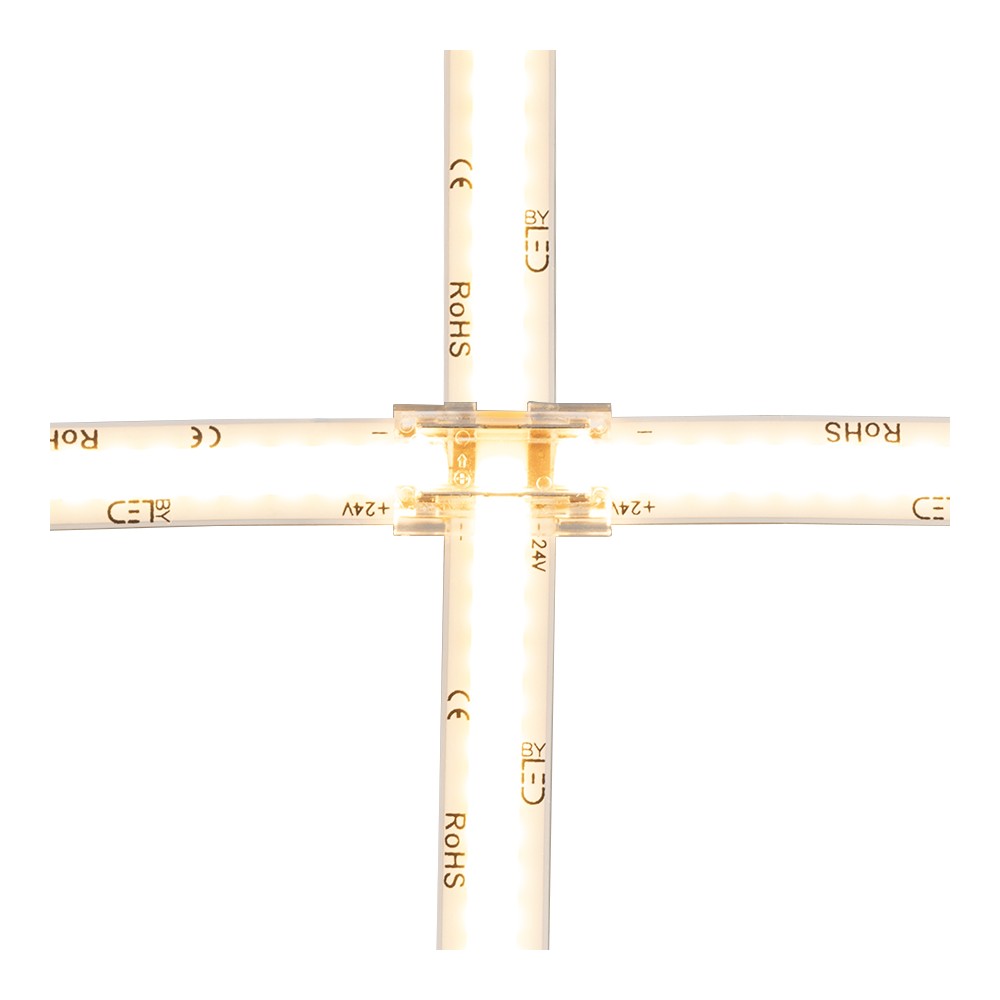

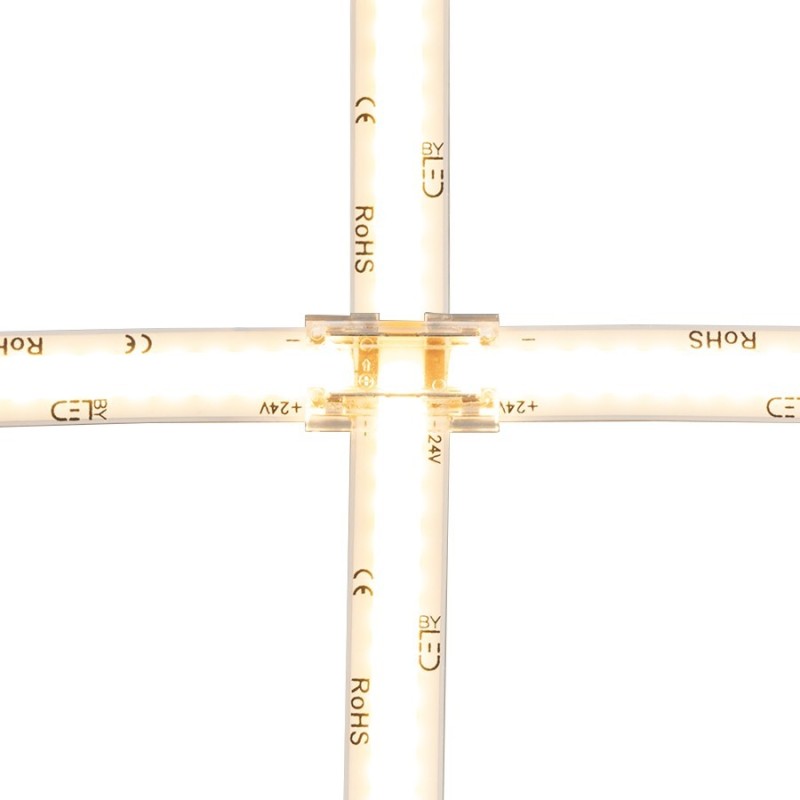

Jonction en X entre 3 rubans LED ;
Jonction entre câbles jusqu'à 20AWG (0.5mm²).

Le conseil ByLED : Pour les jonctions en T et en X, le ruban principal, qui traverse le connecteur perpendiculairement aux deux dents métalliques, doit impérativement passer entièrement à travers le connecteur, sans être sectionné, afin d'assurer son allumage complet. Veillez à ce que les dents métalliques du connecteur 8en1 soient alignées avec les pistes de cuivre du ruban LED avant de les pincer.

Pour une connexion avec des câbles, veillez à insérer les câbles dans le connecteur sans les dénuder afin d’assurer une meilleure tenue et une connexion plus fiable.

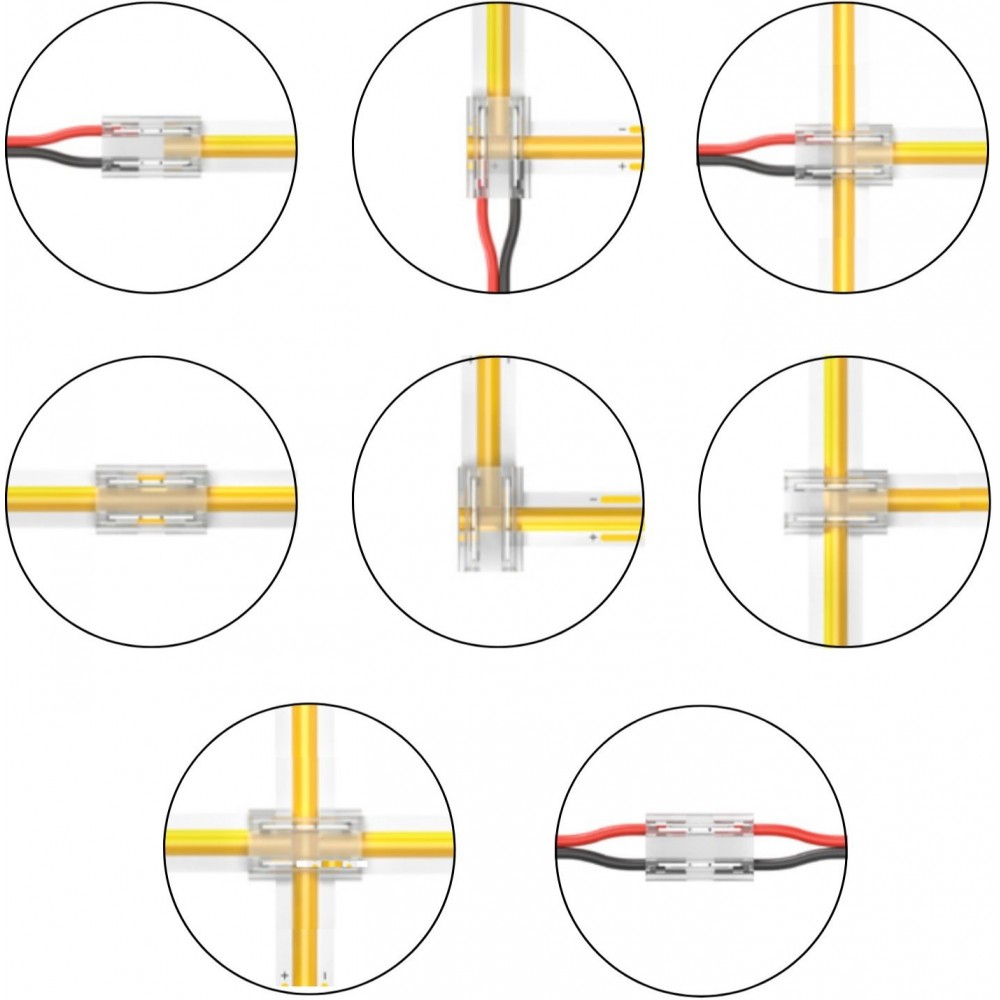

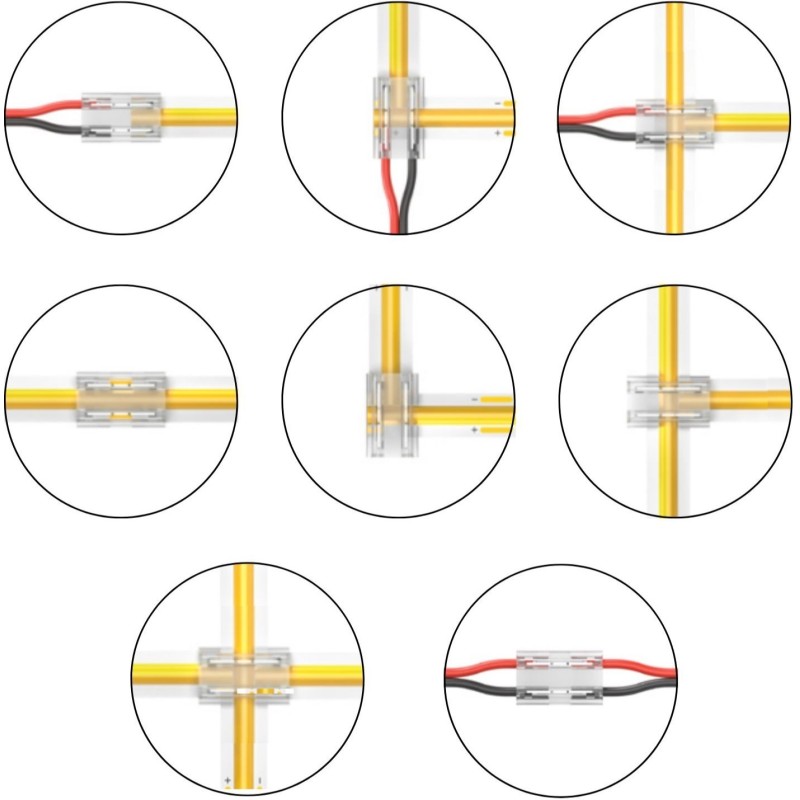

Schéma des jonctions :

Jonction de vos rubans LED avec le connecteur 8en1

Insérez les rubans LED ou câbles dans les ouvertures prévues du connecteur ;
Assurez-vous que les pistes de cuivre du ruban LED soient placées en dessous des dents en aluminium du connecteur ;
Veillez à ce que les polarités de vos rubans LED coïncident ;
Pincez les dents de métal présentes sur le connecteur à l'aide d'une pince ;
La connexion est désormais établie.

Note :

Ce connecteur accepte 3A et ne doit pas dépasser 36W en 12V et 72W en 24V.

Pour des longueurs plus importantes, nous proposons des prestations de soudure sur mesure.
Contactez-nous directement au 04 92 13 64 78.

Voir plus Voir moins

Indice de Protection

IP20

Puissance max

Largeur de ruban (en mm)

Largeur de ruban maximum (en mm)

Hauteur de ruban maximum (en mm)

Longueur (en mm)

Largeur (en mm)

Hauteur (en mm)

Conformité

Organisme de collecte et de recyclage

Ecosystem

Pour couleurs de ruban

1 couleur (monochrome)

Densité maximale de LED/mètre

840

PPWR Emballage - Nature

carton

PPWR Emballage - Matériau principal

Cellulose

PPWR Emballage - Consigne de tri (France)

Bac de tri jaune (Poubelle de recyclage)

PPWR Emballage - Indice de recyclabilité

Emballage entièrement recyclable

Télécharger la fiche PDF
(675 Ko)

Télécharger le certificat de conformité
(65 k)
